國標GB1094-79規定：“電力變壓器的變壓比，除電壓在35KV以下且小于3的變壓器允許偏差為 0.5%”。對于傳統的變比測量方法，大多采用QJ35電橋，其變比測量倍率低，操作繁瑣，精度難以保證。已經不能適應現代測量快節奏，有效率的要求。為此，我公司采用現代電子技術，研制出了新一代變比測試儀。

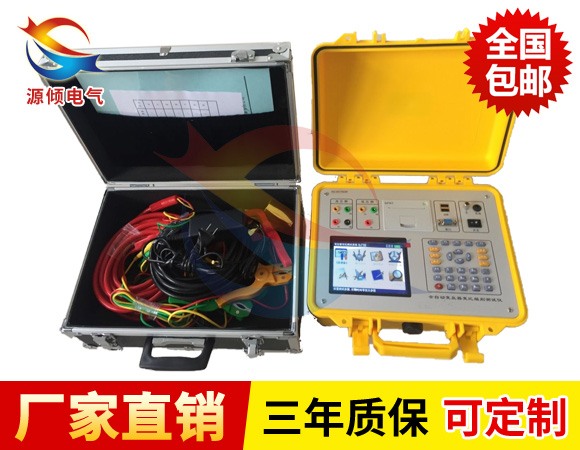

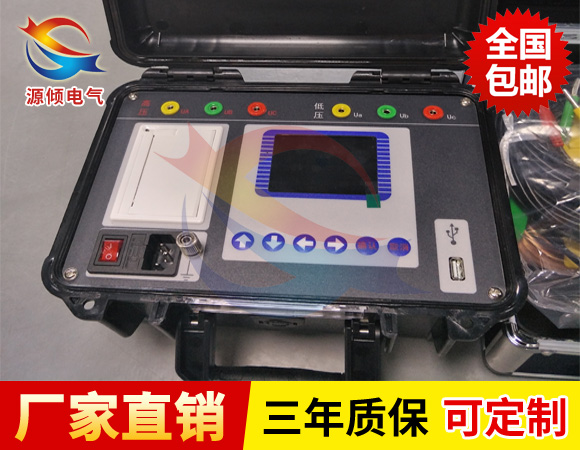

全自動三相變比測試儀是以單片機為核心進行測量計算和自動控制，全中文菜單操作界面，具有顯示直觀、穩定性好、精度高、測量范圍寬且現場不需三相電源等優點的新一代智能化變比測試儀器。

三相變比測試儀產品特征

1、中文菜單提示、操作簡單方便；
2、變比測量范圍大：1-10000；
3、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，聯接組別可任意選擇，一次完成測量AB、BC、CA三相的變比值、誤差、聯線組別等參數；
4、測量速度快，三相同時測完只需十幾秒鐘；
5、一次測量完成、自動切斷試驗電源；
6、設置數據，測量結果自動保存，可查看以前數據；
7、測有載變壓器，只輸入一次變比；
8、自動測量接線組別，自動切換量程；
9、輸入標準變比后，能自動計算出相對誤差；
10、帶RS232通訊接口，可在PC機上進行操作，儲存、打??；
11、攜帶方便、適合野外作業。

技術參數

1、變比測量范圍： 1~10000
2、組別：1~12點
3、精度：1~1000 0.2 級 1000~10000 0.5級
4、電源：AC220V ±10%，50HZ
5、使用環境溫度：-5℃~ 40℃
6、使用環境濕度：＜85%
7、體積：400×290×170mm3
8、重量：8kg

注意事項
1、在測量期間，人切不要觸摸試品。
2、如果測試線短路，高、低壓接反，會熔斷保險絲。保險絲熔斷后，如果進行測量，液晶屏?xí)@示"正在測量，請等待！"的字樣，然后停住。此時，請關機，更換相同容量的保險絲，重測。
3、連線要保持接觸良好，儀器應有良好的接地！
4、儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。
5、工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠時，請按復位鍵，或者關掉電源，然后重新操作。
6、如果液晶屏沒有字符顯示，或顏色很淡，可調節亮度電位器至合適的位置。
7、在陰暗的地方工作，可以打開背光。
8、儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。
9、通訊口為RS232接口，調試儀器專用。
