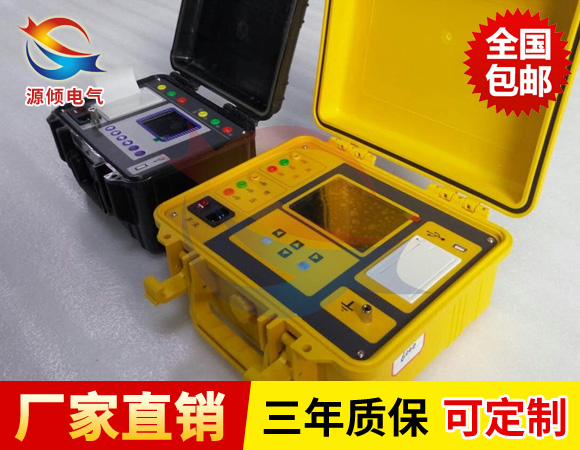

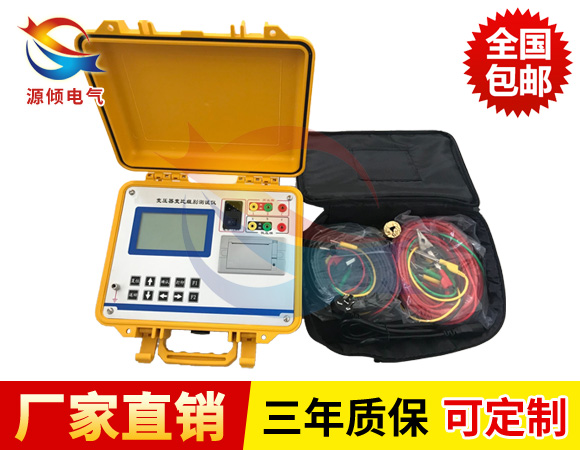

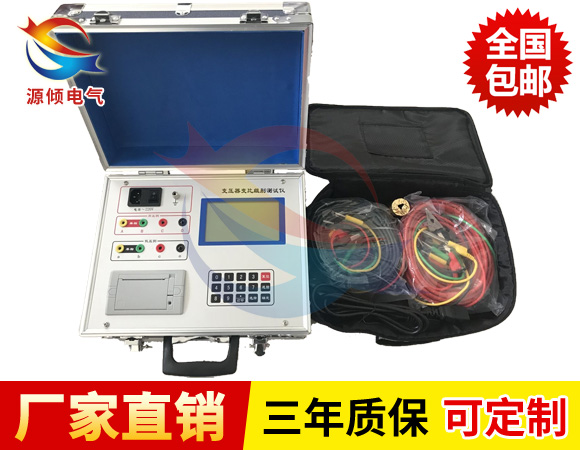

全自動變壓器變比測試儀采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，Z多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。

全自動變壓器變比測試儀性能特點：

1、測試速度快 ，精度高，重復性好。
2、具有PT、Ζ形聯接變壓器測試功能。
3、可自動測試變比，組別號。
4、一次啟動可自動測量繞組變比值并計算變比誤差、分接點位置、分接值、極性等參數。
5、可自動存儲測量結果，本儀器內置不掉電存儲器和微型打印機，可打印全部數據。
6、大液晶中文顯示菜單，操作直觀方便。
7、儀器小巧輕便，適合野外操作。

接線方法：

1、從線箱中取出專用測試線，將儀器的接地端子良好接地。

2、把紅色護套的測試線的黃，綠，紅，黑四把測試鉗分別夾到被測變壓器的高壓側的A，B，C，O接線柱上，將另一端的插頭接到儀器的A、B、C、O。不用的測試線懸空，切不能接地或互相短接。

3、把黑色護套的測試線的黃，綠，紅，黑四把測試鉗分別夾到被測變壓器的低壓側的a，b，c，o接線柱上，將另一端的插頭接到儀器的a、b、c、o。不用的測試線懸空，切不能接地或互相短接。

 4、連好測試線后，接通儀器的電源線。

注意事項

1.在測量中間，人不要觸摸試品。

2.如果測試線短路，高低壓接反，會熔斷保險。保險熔斷后，如果進行測量，在顯示"正在測量，請等待!"后停住。請關機，更換相同容量的保險，重測。

3.連線要保護接觸良好。儀器應良好接地!

4.儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源線儀器充電。交流凈化電源的容量大于200VA即可。

5.儀器工作時，如果出現液晶顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠，請按復位鍵，或者關掉電源，再重新操作。

6.如果顯示器沒有字符顯示，或顏色很淡，請調節亮度電位器至合適位置。

7.在陰暗地方工作，可以打開背光，為減小顯示器功耗，背光不是很亮。

8.儀器應存放在干燥通風處。
