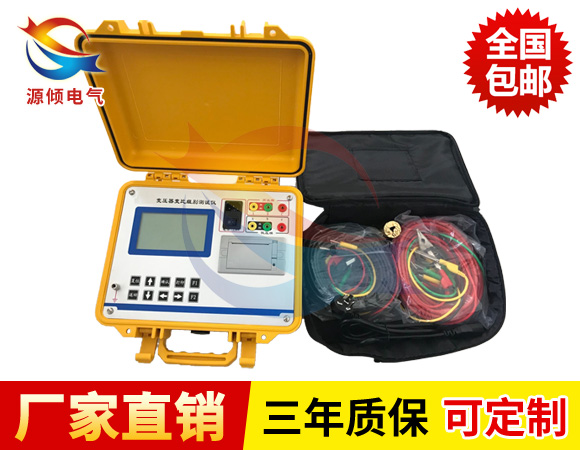

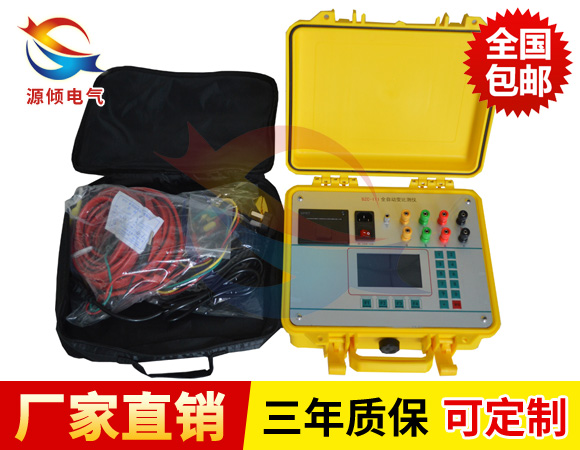

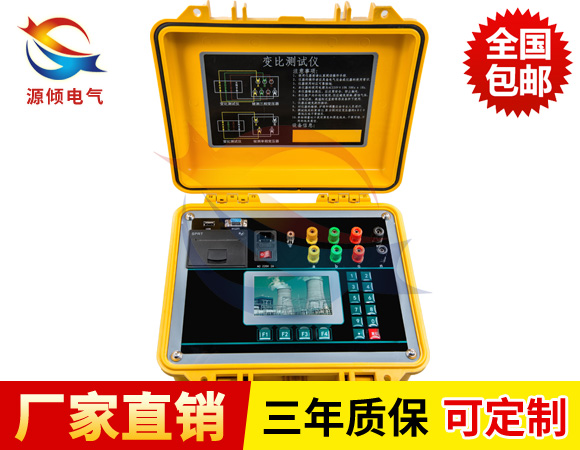

產品概述

根據 IEC 及有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗 過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使 用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障 或接觸故障。我公司自主開發、研制生產的變比測試儀 除具 有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點 外還可以進行盲測（不知道被測變壓器的聯結方式及 組別的情況下準確測量，同時能準確測量相角）、測試主變并列運行狀態的變比 測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓 器變比測試的需要（包括整流變、非整點的移相變、斯科特及逆斯科特變壓器）， 是到目前為止國內變比測試中技術，測試項目完善，測量參數較全面 的變比測試儀。 交直流變比組別測試儀采用大屏幕真彩色液晶做為顯示器，全中文 圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話 界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全 觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電 不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲 1000 組現場 校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。 儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。 現場測試操作方便。

交直流變比組別測試儀主要功能及特點：

1、測試量程寬，可達10000。

2、測試速度快，10秒鐘完成單相測試。

3、240*128彩色液晶顯示屏，交互界面更加直觀。

4、Z形聯接變壓器測試。

5、具有盲測變比、組別測試功能。

6、不掉電時鐘和日期顯示，數據存儲功能（可存儲50組測試數據）。

7、高、低壓反接的保護功能。

8、變壓器短路、匝間短路保護功能。

9、熱敏打印機輸出功能，快速、靜音。

10、采用交直流兩種供電方式，現場有無市電均可使用。

11、體積小、重量輕，攜帶方便。

安全措施：

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4、 儀表應避免劇烈振動。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、 在測試過程中，禁止移動測試夾和供電線路。
