產品簡介：

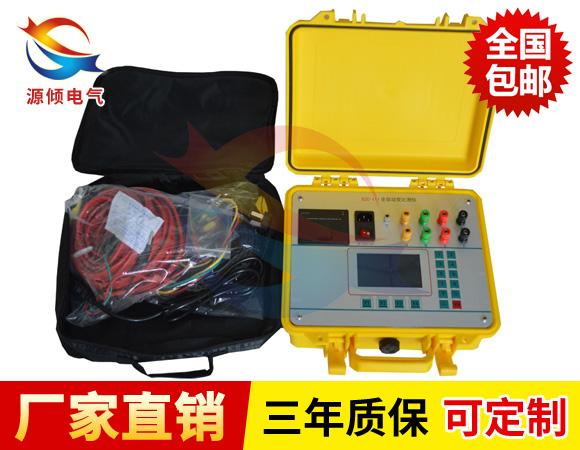

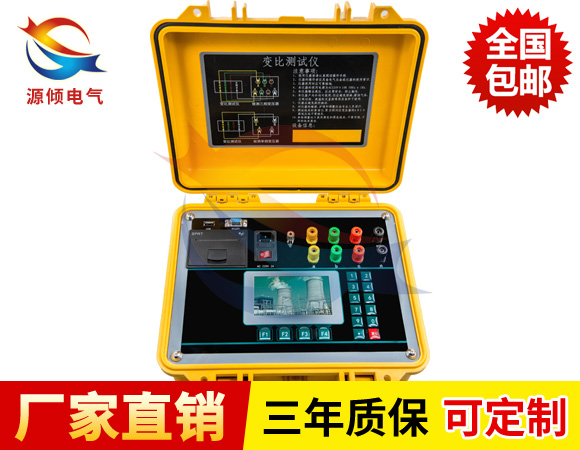

用變比電橋測量變壓器的變比，操作過程繁瑣，且測量范圍狹窄，已經不適應現代測量的快節奏、高效率的要求。為此，我廠采用現代電子技術，研制出了新一代JYB全自動變比測試儀，它具有體積小，重量輕，精度高，穩定性好等優點。它采用大屏幕液晶漢字顯示、菜單操作，界面清晰，變比組別可一次測完。該儀器是電力工業部門的理想測試儀器。

檢測原理：

在較高頻率的電壓作用下，變壓器的每個繞組均可視為一個由線性電阻、電感(互感)、電容等分布參數構成的無源線性雙口網絡，其內部特性可通過傳遞函數H(jω)描述。若繞組發生變形，繞組內部的分布電感、電容等參數必然改變，導致其等效網絡傳遞函數H(jω)的零點和極點發生變化，使網絡的頻率響應特性發生變化。

JYB全自動變比測試儀性能特點

1. 交直流兩用：鋰電池供電或者 220V 交流充電器供電自適應。

2. 一次充電，可連續測量 100 臺變壓器變比組別。

3. 智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。

4. 全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此 測試速度快、精度高。

5. 三相變壓器、單相變壓器、PT、Z 型變壓器變比、組別、極性測試功能。

6. 具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

7. CT 變比極性測試功能。

8. 單相測試時具有角差測試功能。

9. 分接檔位可測試到 197 檔。

10.測試量程寬，可達 10000。

11.高低壓反接保護功能。

12.輸出短路保護功能。

13.不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機 存儲可存儲測試數據 500 條，并且本機存儲可轉存至優盤；優盤存儲數據格 式為 Word 格式，可直接在電腦上編輯打印。

14.熱敏打印機打印功能，快速、無聲。

15.體積小、重量輕，方便攜帶使用。

注意事項

1、在測量期間，人切不要觸摸試品。

2、如果測試線短路，高、低壓接反，會熔斷保險絲。保險絲熔斷后，如果進行測量，液晶屏?xí)@示"正在測量，請等待！"的字樣，然后停住。此時，請關機，更換相同容量的保險絲，重測。

3、連線要保持接觸良好，儀器應有良好的接地！

4、儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線，如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。

5、儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠時，請按復位鍵，或者關掉電源，然后重新操作。

6、如果液晶屏沒有字符顯示，或顏色很淡，可調節亮度電位器至合適的位置。

7、在陰暗的地方工作，可以打開背光。

8、儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮濕。
