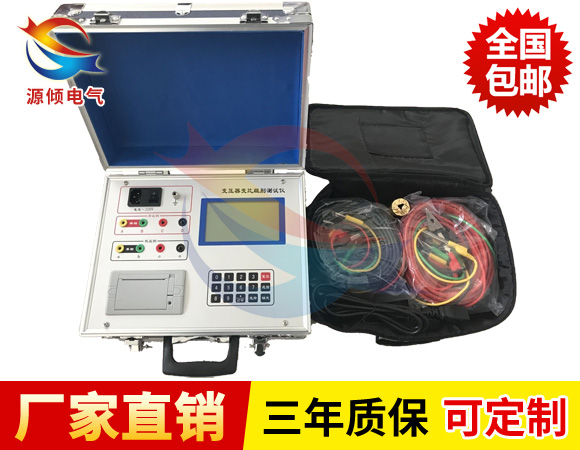

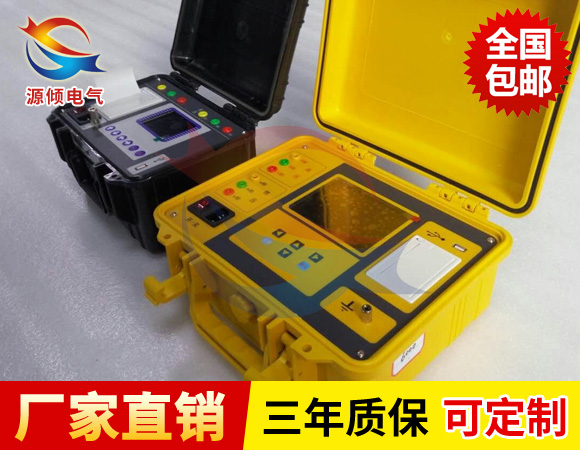

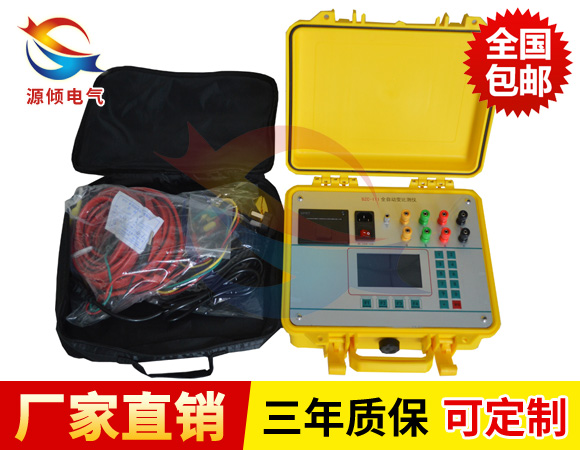

便攜式變比測試儀采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，Z多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。

便攜式變比測試儀性能特點：

1、測試速度快 ，精度高，重復性好。
2、具有PT、Ζ形聯接變壓器測試功能。
3、可自動測試變比，組別號。
4、一次啟動可自動測量繞組變比值并計算變比誤差、分接點位置、分接值、極性等參數。
5、可自動存儲測量結果，本儀器內置不掉電存儲器和微型打印機，可打印全部數據。
6、大液晶中文顯示菜單，操作直觀方便。
7、儀器小巧輕便，適合野外操作。

接線方法：

1、從線箱中取出專用測試線，將儀器的接地端子良好接地。

2、把紅色護套的測試線的黃，綠，紅，黑四把測試鉗分別夾到被測變壓器的高壓側的A，B，C，O接線柱上，將另一端的插頭接到儀器的A、B、C、O。不用的測試線懸空，切不能接地或互相短接。

3、把黑色護套的測試線的黃，綠，紅，黑四把測試鉗分別夾到被測變壓器的低壓側的a，b，c，o接線柱上，將另一端的插頭接到儀器的a、b、c、o。不用的測試線懸空，切不能接地或互相短接。

 4、連好測試線后，接通儀器的電源線。

安全措施：

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4、 儀表應避免劇烈振動。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、 在測試過程中，禁止移動測試夾和供電線路。
