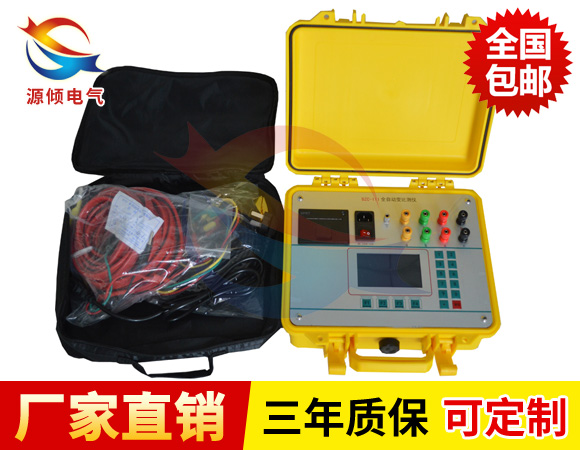

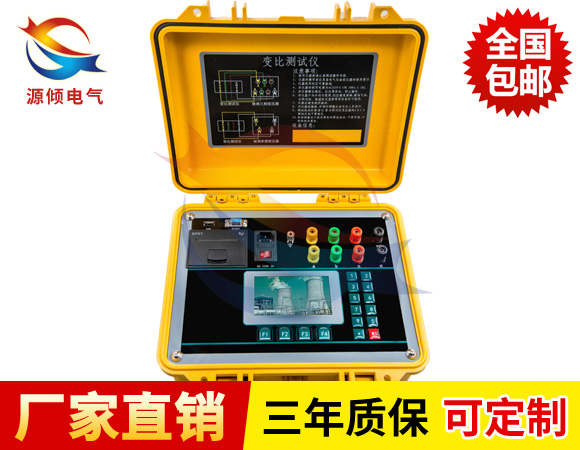

根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的三相變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是一款可以進行盲測（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、牽引變、斯科特及逆斯科特變壓器），是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，Z多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

三相變比測試儀產品特征

1、特別適合特種變壓器的變比及相位差測試

2、特別適合測量帶移相的整流變壓器的測量，很直觀的顯示移相的角度

3、自動產生幅值穩定、相位恒定的三相(120°)或兩相(90°)電源

4、不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差

5、真正意義上的三相同時測量

6、測試參數一次性設定，轉換分接開關后直接測試，自動判斷分接位置及轉換后的標準變比

7、速度快，一組數據的測試時間為8秒鐘

8、測試結果不受工頻電源頻率及幅值波動的影響

9、內部具有過流保護功能，高、低壓反接的保護功能

10、可以完全由上位機控制整個測試過程，保存數據，打印試驗報告

11、測試結果自動保存，Z多可保存99個

12、儀器內置使用說明書可以隨時查閱

接線方法：

1、從線箱中取出專用測試線，將儀器的接地端子良好接地。

2、把紅色護套的測試線的黃，綠，紅，黑四把測試鉗分別夾到被測變壓器的高壓側的A，B，C，O接線柱上，將另一端的插頭接到儀器的A、B、C、O。不用的測試線懸空，切不能接地或互相短接。

3、把黑色護套的測試線的黃，綠，紅，黑四把測試鉗分別夾到被測變壓器的低壓側的a，b，c，o接線柱上，將另一端的插頭接到儀器的a、b、c、o。不用的測試線懸空，切不能接地或互相短接。

 4、連好測試線后，接通儀器的電源線。

操作注意事項：
1、使用前請認真閱讀本使用說明書。
2、本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、塵埃過濃、高溫、陽光直射等場所使用。
3、接線時注意高壓側與低壓側引線不能接反。
4、儀器開機后不能將測試引線互相短路或接地等，必須將不用的引線夾懸空處理。
5、儀器接線要注意黃、綠、紅、黑四色分別對應變壓器的A、B、C、O三相接線端與中性點接線端，不要接錯。
6、對儀器的維修、調整應由專業人員進行
