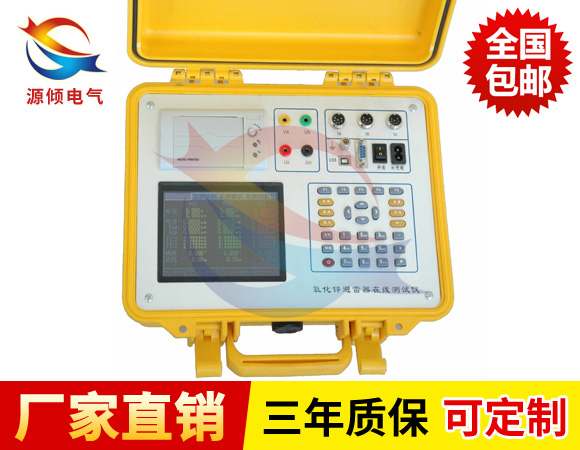

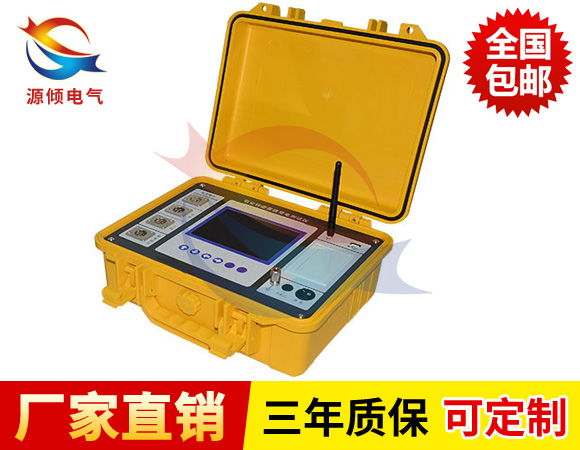

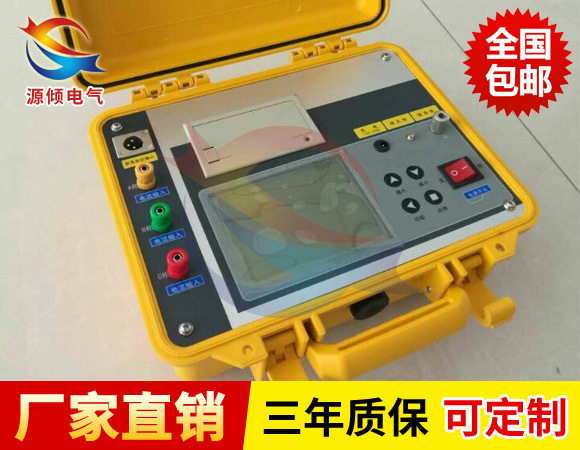

氧化鋅避雷器分析儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。

氧化鋅避雷器分析儀產品特點

1.儀器標準配置不帶高能鋰離子電池，可選配內置。

2.5.7寸320×240液晶顯示器,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。

3.適用于避雷器帶電、停電或試驗室等場所使用。

4.三種試驗方式。支持有電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準；還可以選配感應板方式，通過感應電場強度來找電壓基準。

5.電流、電壓傳感器完全隔離，安全可靠。分三次測試A、B、C三相氧化鋅避雷器可保存為一組試驗數據。

6.儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。

7.內部配置存儲器，可掉電存儲200組試驗數據。

8.選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。

9.可進行抗干擾計算，補償A、C兩相電流受B相偏差。

10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。

11.選配置內帶高能鋰離子電池，特別適合無電源場合。儀器內部只帶弱電，電壓不超過12V，充電狀態亦可工作。

12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。

技術指標

1. 工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。

2. 測量范圍：

泄漏電流:0-10mA（可擴展）；

電壓:30-100V（可擴展）；

電場強度輸入范圍：30kV/m~300kV/m（選配）。

3. 測量準確度：

電流：全電流>100μA，±5%讀數±1個字；

電壓：基準電壓信號>30V時，±2%讀數±1個字；

4. 測量參數：

泄漏電流全電流波形、基波有效值、峰值。

泄漏電流阻性分量基波有效值及3、5、7次有效值。

泄漏電流阻性分量峰值：正峰值Ir+  負峰值Ir-。

容性電流基波，全電壓、全電流相角差。

電壓有效值，避雷器功耗。

5. 電壓基準信號取樣方式：20米（可擴展）

6. 儀器尺寸： 主機360mm×260mm×140mm

    儀器重量： 主機5.0kg
