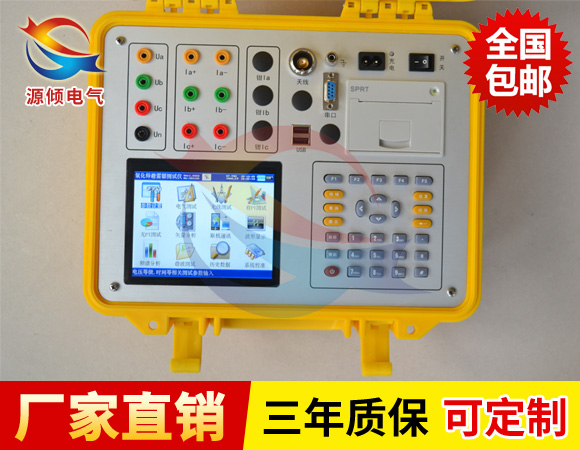

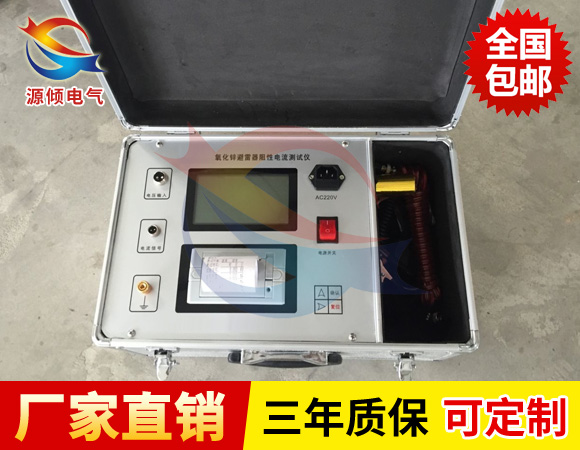

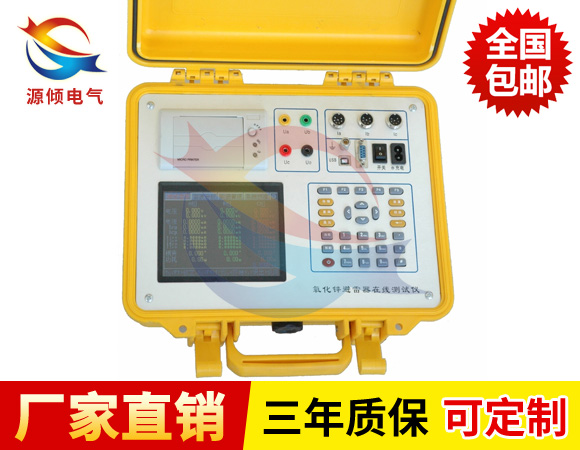

產品簡介:

數字式氧化鋅避雷器檢測儀是用于檢測氧化鋅避雷器電氣性能的儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。
儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。   本機配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

數字式氧化鋅避雷器檢測儀儀器特點：

1）本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
2）高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。
3）儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
4）具有阻性電流基波峰值輸出、邊相校正等功能。
5）儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據。
主要技術參數：
全電流測量范圍：有效值 0—10mA，50Hz/60Hz ; 準確度：±（讀數×5%±5μA）
阻性電流基波測量準確度（二次法不含相間干擾）：±（讀數×5%±5μA）
電流諧波準確度：±（讀數×10%±10μA）
參考電壓輸入范圍：有效值 25V—250V，總諧波含量＜30% ， 50Hz/60Hz
參考電壓測量準確度：±（讀數×5%±0.5V）
電壓諧波測量準確度: ±（讀數×10%）
基波電流電壓夾角Φ：0 o -360o
電池工作時間：主機6小時 ；  充電電源：220V±10%  50Hz/60Hz  ；充電時間：5小時
主機體積：325×280×140 mm3
主機重量：3.5Kg(不含線纜)
工作環境：溫度：-10—50℃  濕度：＜90%

使用方法：
1、打開儀器箱蓋，將儀器外殼牢固接地。
2、將避雷器的一端插入儀器的高壓套管內（H端），另一端用線夾夾住?；蛘哂玫慕^緣線從高壓端引出外接試品。
3、合上電源開關，儀器內部自檢后，報警燈亮，放電燈亮，按一下檢測按鈕，兩塊表頭指示值為零±1個字。
4、按一下復位鍵，報警燈滅，儀器進入檢測狀態，可以進行測試。
5、按下檢測按鈕約1秒鐘后松開，儀器自動完成MOA的全部檢測項目。

注意事項：

1、測試前請務必接好試品再按“測試”鍵！如果按下測試鍵后提示測試錯誤，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，檢查外部接線是否有問題，或者更換試品后進行下一次檢測；

2、測試前請確定內部電池電量充足，如果欠壓燈亮請及時充電，長時間處于欠壓狀態會嚴重?fù)p傷充電電池；

3、測量過程中高壓指示燈亮表明有高壓輸出，不能靠近高壓線，檢測結束后儀器內部自動放電等測試高壓指示燈熄滅后，方可拆除試驗接線或者更換試品進行下一次測試。

4、本儀器配備的打印機為熱敏打印機，因此必須使用熱敏打印紙，而且打印紙只有較光滑的感熱面才能打印出內容。

5、本產品運輸時必須進行包裝， 包裝箱可用紙箱或木箱， 包裝箱內應墊有泡沫防震層。包裝好的產品， 應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。

6、儀器平時不用時， 應儲存在環境溫度-20℃ ～60℃ ，相對濕度不超過85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。

7、在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電并充電一次（ 約二小時），以使潮氣散發，保護元器件。

8、儀器損壞后，請立即停止使用并通知本公司，不得自行開箱修理。
