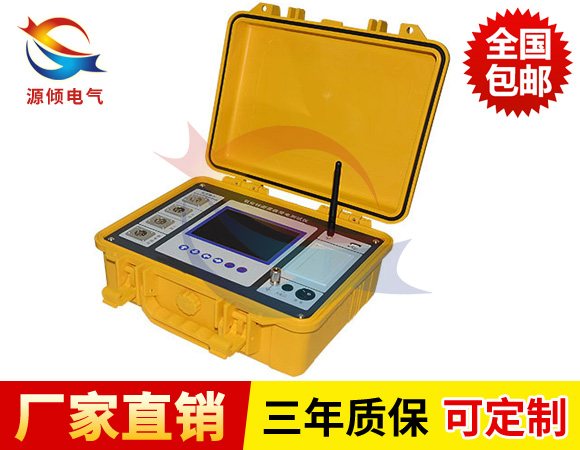

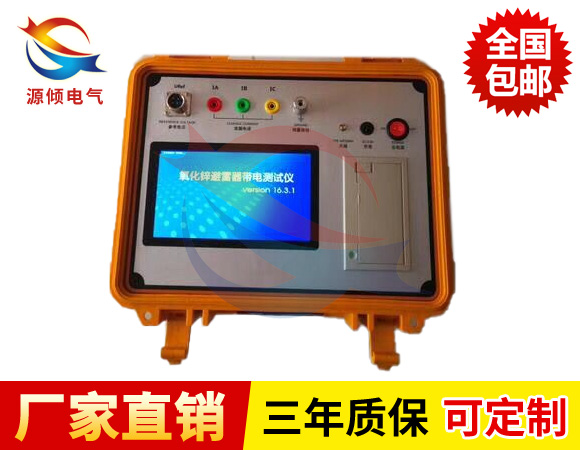

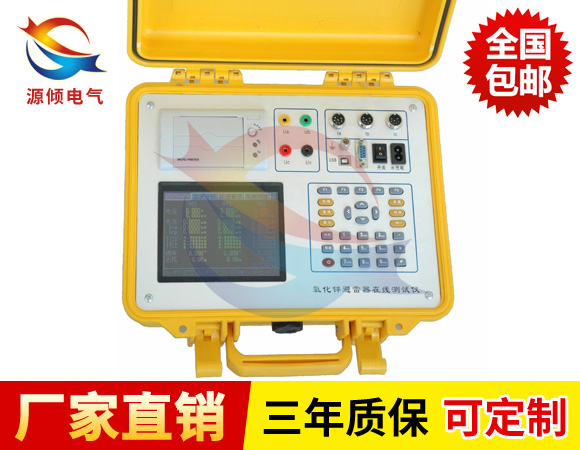

產品概述

多功能氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。 該儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定。

多功能氧化鋅避雷器帶電測試儀產品特點

采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。
儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保
證了數據的可靠性和安全性。
氧化鋅避雷器測試儀可以使用電場感應的方法代替PT二次接線。
本儀器可以不接PT二，直接測量阻性電流。
本儀器可以三相同測，自動補償。使用特別方便
具有阻性電流基波峰值輸出、邊相校正等功能。
儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；

產品參數

測量參數及范圍
試驗電壓：0.1-250KV
全電流（峰值）：0-20mA
      三次諧流電流：0-20mA
      阻性電流（峰值）：0-20mA
      阻性電流峰值：0-20mA
      容性電流（峰值）：0-20mA
      避雷器功耗：0-999W
      除顯示上述測量值外，還可顯示電壓及全電流的波形。

測量誤差
      試驗電壓：±2％
      全 電 流：±2％
      阻性電流：±5％
      容性電流：±5％
      避雷器功耗：±5％
輸入信號
      電壓信號（PT的低壓測）：AC 5-200V
      電流信號：AC  0-20mA
工作電源:AC220V±5％    50Hz

使用方法：

1、打開儀器箱蓋，將儀器外殼牢固接地。

2、將避雷器的一端插入儀器的高壓套管內（H端），另一端用線夾夾住?；蛘哂玫慕^緣線從高壓端引出外接試品。

3、合上電源開關，儀器內部自檢后，報jing燈亮，放電燈亮，按一下檢測按鈕，兩塊表頭指示值為零±1個字。

4、，按一下復位鍵，報jing燈滅，儀器進入檢測狀態，可以進行測試。

5、按下檢測按鈕約1秒鐘后松開，儀器自動完成MOA的全部檢測項目。
