132kVA/22kV 變頻串聯諧振試驗成套裝置

咨詢熱線:17349788820

產品介紹

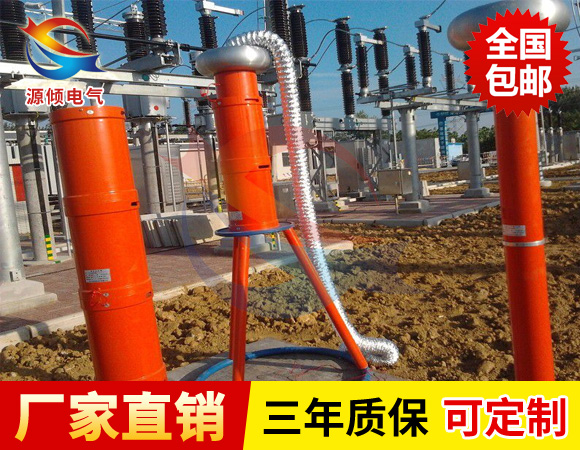

 串聯諧振試驗成套裝置是運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。

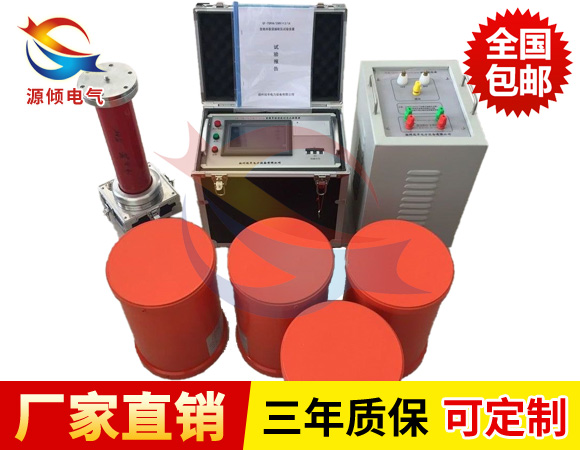

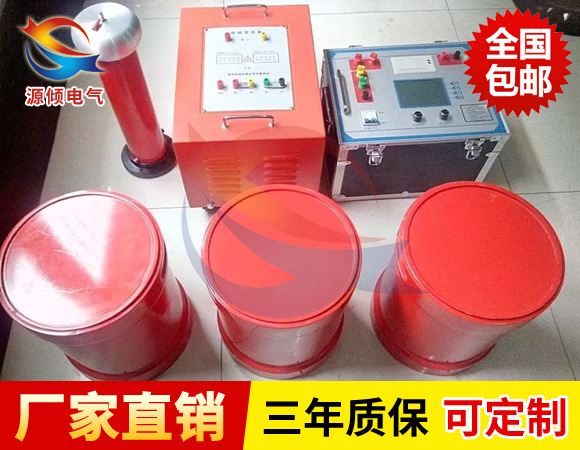

132kVA/22kV 變頻串聯諧振試驗成套裝置主要由變頻控制器,勵磁變壓器,高壓電抗器,高壓分壓器等組成。變頻控制器又分兩大類,20KW及以上為控制臺式,20KW以下為便攜箱式;它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件,當電源頻率等于1/(2π√LCX)時,它與被試品CX發生串聯諧振。

132kVA/22kV 變頻串聯諧振試驗成套裝置性能特點

◆穩定性、可靠性高

系統采用進口功率元件作為功率變換的核心,電壓輸出和頻率輸出穩定,電磁兼容設計合理,保護功能完善,經過多次高壓直接對地短路的測試,系統仍然保持完好,同時系統也有很強的過載能力。

◆自動調諧功能強大

系統自動調諧時,從30Hz到300Hz自動掃頻,顯示掃頻曲線,用戶能直觀地看到系統調諧過程;掃頻完成后,系統根據掃頻初步找到的諧振頻點,在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃,最后精確鎖定諧振頻率。

◆支持多種試驗?zāi)J?/p>

系統支持“自動調諧+手動調壓”,“自動調諧+自動調壓”,“手動調諧+手動調壓”等試驗?zāi)J?,推薦使用“自動調諧+手動調壓”模式,既能快速找到諧振點,又能通過手動調壓控制試驗過程,安全性更高。

◆系統人機交互界面友好

試驗參數設置、試驗控制、試驗結果等同屏顯示,直觀清晰,并具有自動計時及操作提示功能。全觸摸屏操作及顯示,具備試驗數據保存和查詢功能。

◆保護功能完善

具備零位保護(電壓輸出控制旋鈕不在零位時,禁止系統啟動),過壓保護,過流保護,閃絡保護等功能,保證了系統的可靠性。

技術參數

◆諧振電壓波型:正弦波,波形畸變率<1.0%

◆輸出頻率:30~300Hz

◆工作制:滿功率輸出下,連續工作時間60min

◆品質因素:30~80

◆輸入工作電源:?jiǎn)蜗?80/220V±10%,50Hz

◆環境溫度:-10℃~+50℃

◆相對濕度:<95%,無凝露狀況
