378kVA/162kV變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。成套裝置廣泛應用于電力、冶金、石化、鐵路、承裝（修、試）電力設施企業等行業，適用于大容量、高電壓試品的交接試驗和預防性試驗。

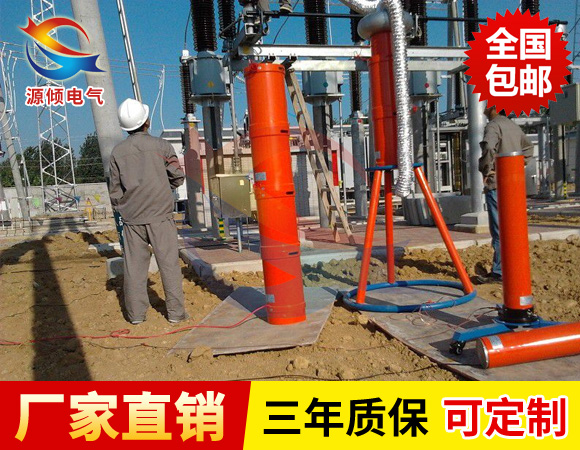

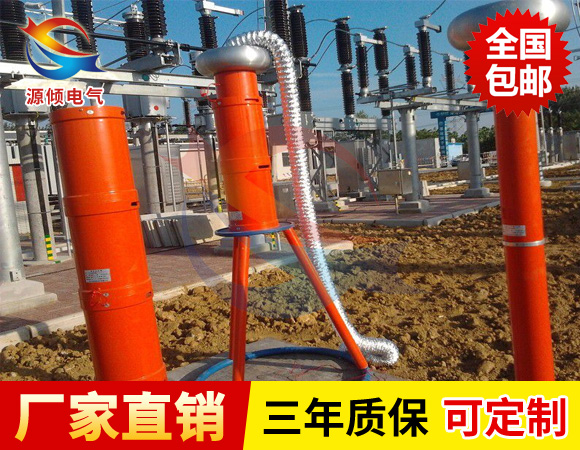

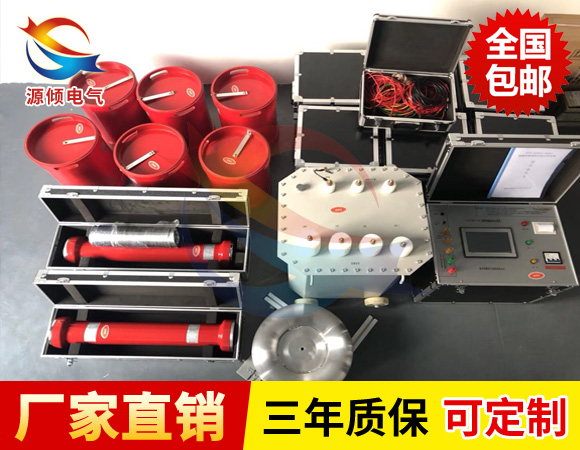

構 成
變頻調壓電源   既可改變其輸出的頻率，又可改變其輸出的電壓
激勵變壓器   起電磁耦合及電壓變換的作用，并按自身的變比來提升電壓
電  抗  器   與被試品串聯，構成LC串聯諧振電路
分  壓  器   用來測量被試品上的電壓，同時作為采樣信號反饋給變頻調壓電源
補償電容器   用來補償小電容試品，使諧振頻率達到規定范圍

378kVA/162kV變頻串聯諧振試驗裝置功能特點
1、成套裝置便于攜帶、干式結構、任意組合、綜合功能、一機多用。變頻調壓電源采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，同時系統也有很強的過載能力。
2、設備自動調諧功能強大。自動調諧時，從30Hz到300Hz自動掃頻，用戶能直觀地看到裝置調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，之后準確鎖定諧振頻率。
3、儀器能靈活整定試驗電壓、調頻范圍、加壓時間。支持“自動調諧＋手動調壓"，“自動調諧＋自動調壓"，“手動調諧＋手動調壓"等試驗?zāi)Ｊ剑褂谩白詣?dòng)調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
4、裝置采用大尺寸彩屏顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。試驗結果能計算出被試品電容值。自備微型打印機，具備試驗數據打印功能。
5、裝置保護功能完善，安全可靠高。具有過電流、過電壓及閃絡保護功能，可有效保護人身及設備安全。
技術參數
    環境溫度：-10～45℃
    環境濕度：≤90%
    海拔高度：≤2000M
    電源輸入：220V±10%單相   50Hz  輸出0～220V（≤10KW）
                   380V±10%三相   50Hz  輸出0～400V
    額定試驗容量：0～8000KVA（選擇）
    諧振電壓：0～1000KV（選擇）
    頻率調節范圍：0.1～300Hz
    系統測量精度：0.5級
    頻率調節分頻率：0.01Hz
    不穩定度：≤0.05%
    輸出波形：正弦波
    波形畸變率：≤0.5%
    噪聲：≤60dB
    電抗器Q值：30～200（選擇）

   系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護

注意事項

1、在做試驗前，應先檢查儀器是否完好無損， 各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。

2、試驗前要確保接線準確無誤，尤其是地線回路，一定要安全接地。

3、試驗時，對試驗現場要?jiǎng)澃踩珔^(qū)域，并置專人看守，杜絕閑雜人等靠近。

4、不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。

5、主機發生故障后，不要自行拆開機箱維修，否則后果自負。

6、不要在高溫、高濕、易燃、易爆和強磁場環境中存放、使用儀器。

7、維護和保養請使用濕布和中性的清潔劑清潔儀器外殼，不要使用研磨劑和溶劑。
