270kVA/108kV變頻串聯諧振裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

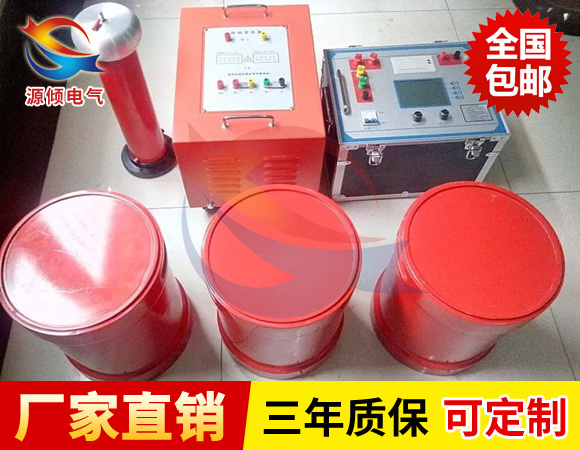

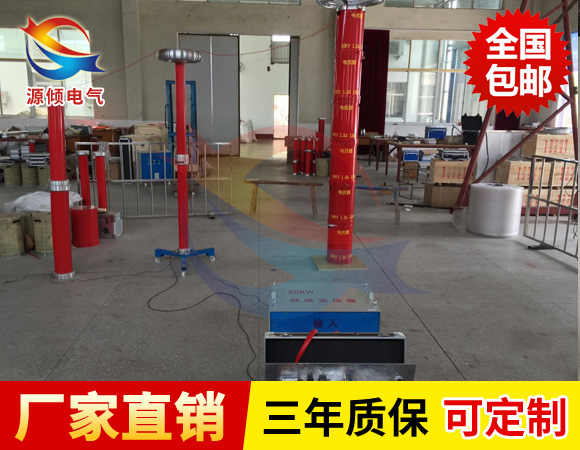

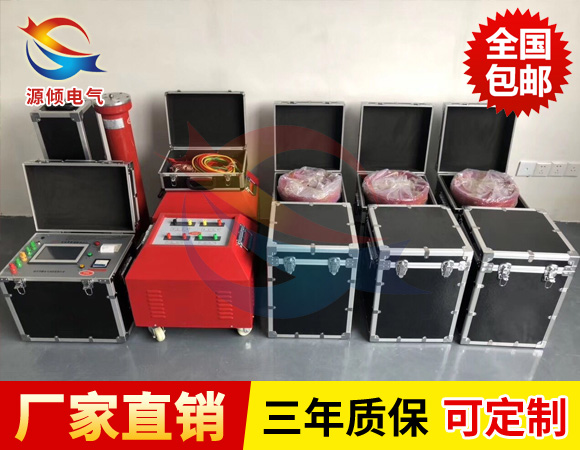

變頻串聯諧振試驗成套裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。

產品特征

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護式品。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度，工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

270kVA/108kV變頻串聯諧振裝置技術指標

1．額定容量：270kVA

2．輸出電壓：0-108kV

3．輸出電壓波形畸變率 lt;1.0％

4. 允許連續工作時間：額定條件下一次性工作15分鐘。

5．裝置自身品質因數：Q>50

6．電纜和發電機試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器和線路試驗滿負荷時品質因數：Q>30（與負載相關）

8．輸入電源：三相380V或單相220V，當電源為380V時，可做額定負載試驗；當電源為220V時，只可做1/2負載試驗。

9．頻率調節范圍：20Hz～300Hz

10．系統測量精度：1.0％

11．裝置具有過壓、過流、零位啟動、閃絡保護等保護功能
