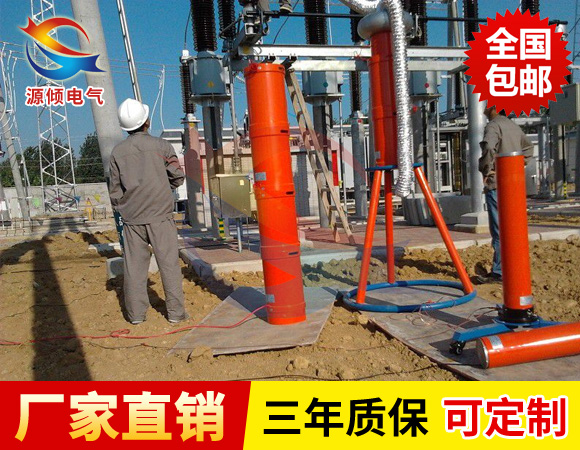

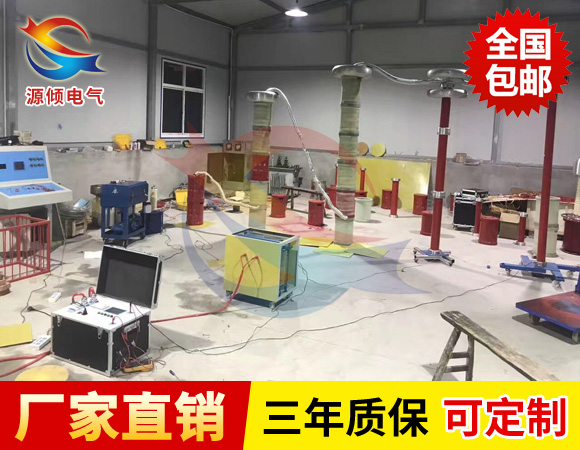

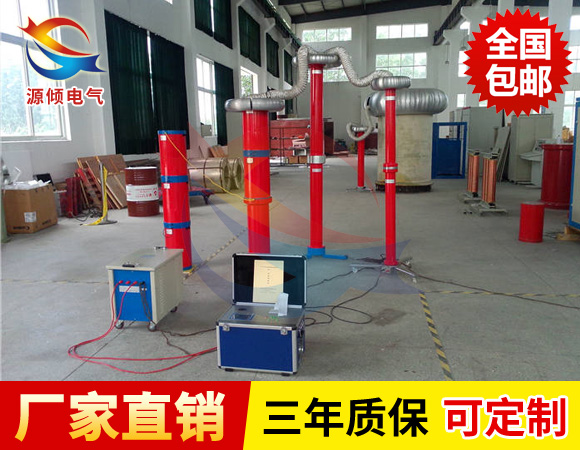

串聯諧振耐壓試驗裝置適合各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下,由于被試品電容量較大,或者試驗電壓要求較高,對試驗裝置的電源容量相應的也有較高的要求,傳統的工頻耐壓裝置往往單件體積大,重量重,不便于現場搬運,而且不便于任意組合,靈活性較差。
采用了調節電源的頻率的方式,使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的應用。
串聯諧振耐壓試驗裝置采用了的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,在小重量下確保儀器穩定和安全。
工作原理:
運用串聯諧振原理,利用勵磁變壓器激發串聯諧振回路,調節變頻控制器的輸出頻率,使回路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓。
串聯諧振耐壓試驗裝置產品特點:
1、35kV及其以下電壓等級的電纜使用數量多,試驗工作量大,所以此類耐壓試驗裝置體積小,重量輕,便攜式電纜耐壓試驗系統由此而誕生;
2、本系統要求單個人能現場搬動的部件重量不超過30kg,要求兩個人能現場搬動的部件重量不超過60kg,適合現場搬運;
3、電源采用220V單相電源或380V單電源,方便現場取電;
4、電抗器部分采用干式環氧澆注,美觀可靠,適合各類電纜的要求;
5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器,在單體重量超過100kg時,可選配我公司小型電動吊車
主要用于以下方面:
1、6kV-500kV高壓交聯電纜 的交流耐壓試驗
2、發電機 的交流耐壓試驗
3、GIS和SF6開關 的交流耐壓試驗
4、6kV-500kV變壓器 的工頻耐壓試驗
5、其它電力高壓設備如母線,套管,互感器的交流耐壓試驗。
產品參數:
◆ 工作溫度范圍:-10~45℃
◆ 工作濕度范圍:≤90%
◆ 海拔:≤1000m
◆供電電源電壓:380V±10%、三相或220V±10%、單相(10KW及以下)50/60Hz
◆ 供電電源容量:0-300KW
◆ 額定輸出電壓:0-1000KV
◆ 額定輸出容量:0-35MVA
◆ 工作頻率范圍:30-300Hz(亦可根據用戶要求放寬頻率范圍)
◆ 頻率調節分辨率:0.02Hz; 不穩定度≤0.05%
◆ 噪音:≤60dB
◆ 系統測量精度:1級
◆ 輸出波形:正弦波,波形畸變率≤1%
◆ 電抗器Q值:30-120
◆ 系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護
