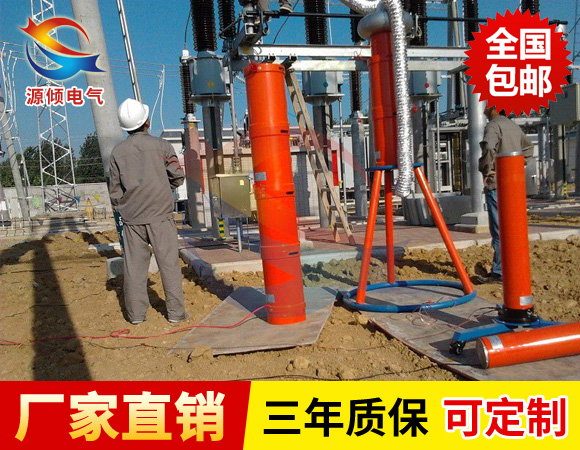

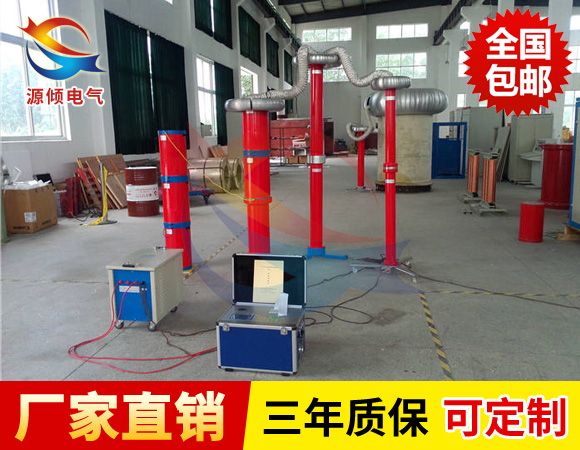

電力變頻串聯諧振試驗成套裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成，變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式，它由控制器和濾波器組成。

　　變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波，并為整套設備提供電源，勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓，高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。

　　該裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗；適用于60KV、220KV，500KVGIS交流耐壓試驗；適用于大型變壓器，發電機組工頻耐壓試驗，電力變壓器感應耐壓試驗，接地電阻測量。

電力變頻串聯諧振試驗成套裝置性能特點

　　1、體積小、重量輕、操作方便。

　　2、屏幕顯示測試數據和狀態，及操作步驟提示。

　　3、靈活的測試電壓，頻率調諧范圍，時間壓力。

　　4、測試結果可以計算出樣品的電容，高分辨率，0.1Hz的頻率分辨率，高安全性和可靠性。

　　5、裝置具有過流、過壓、IPM和放電保護功能，可有效保護個人安全設備。

　　6、測試結果可以打印

主要技術指標

（1）工作溫度范圍：-10~45℃

（2）工作濕度范圍：≤90%

（3）海拔：≤1000m

（4）供電電源電壓：380V±10%、三相或220V±10%、單相（10KW及以下）50/60Hz

（5）供電電源容量：0-300KW

（6）額定輸出電壓：0-1000KV

 （7）額定輸出容量：0-35MVA

 （8）工作頻率范圍：30-300Hz（亦可根據用戶要求放寬頻率范圍）

 （9）頻率調節分辨率：0.02Hz；   不穩定度≤0.05%

 （10）噪音：≤60dB

 （11）系統測量精度：1級

 （12）輸出波形：正弦波，波形畸變率≤1%

 （13）電抗器Q值：30-120

 （14）系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護
