GIS變頻串聯諧振試驗裝置是變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備耐壓試驗的*設備。

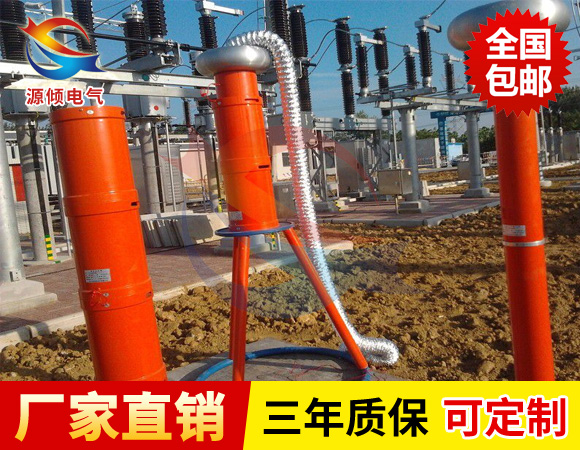

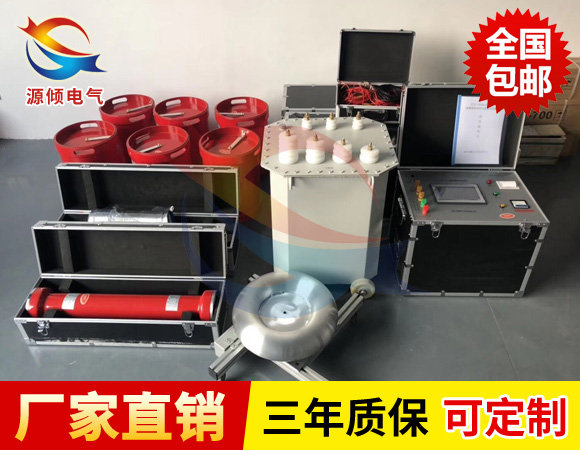

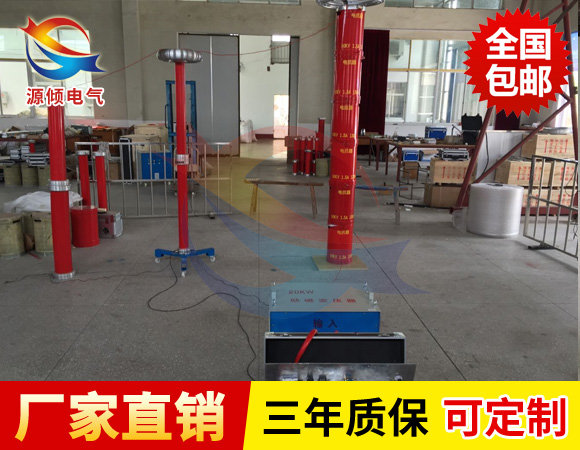

      變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中常見的一次電氣設備。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(操作臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流初來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

GIS變頻串聯諧振試驗裝置主要性能指標及特點

主要技術指標

（1）工作溫度范圍：-10~45℃

（2）工作濕度范圍：≤90%

（3）海拔：≤1000m

（4）供電電源電壓：380V±10%、三相或220V±10%、單相（10KW及以下）50/60Hz

（5）供電電源容量：0-300KW

（6）額定輸出電壓：0-1000KV

 （7）額定輸出容量：0-35MVA

 （8）工作頻率范圍：30-300Hz（亦可根據用戶要求放寬頻率范圍）

 （9）頻率調節分辨率：0.02Hz；   不穩定度≤0.05%

 （10）噪音：≤60dB

 （11）系統測量精度：1級

 （12）輸出波形：正弦波，波形畸變率≤1%

 （13）電抗器Q值：30-120

 （14）系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護

主要特點

1體積小、重量輕，適合于現場使用

       變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。

2安裝可靠性高

變頻裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。

3試驗的等效性好

 采用接近工頻（30HZ-300HZ）的交流電壓作為試驗電源，無論是在等效性和一致性上都與50HZ/60HA的工頻電源非常接近，保證了試驗結果的可靠性和真實性。
