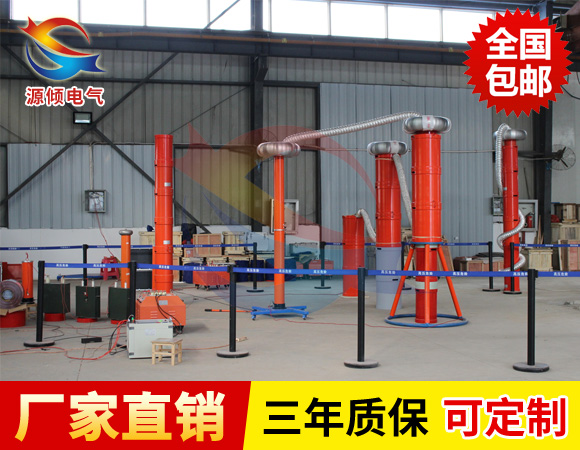

150kVA/300kV變頻串聯諧振耐壓試驗裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。變頻串聯諧振基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。

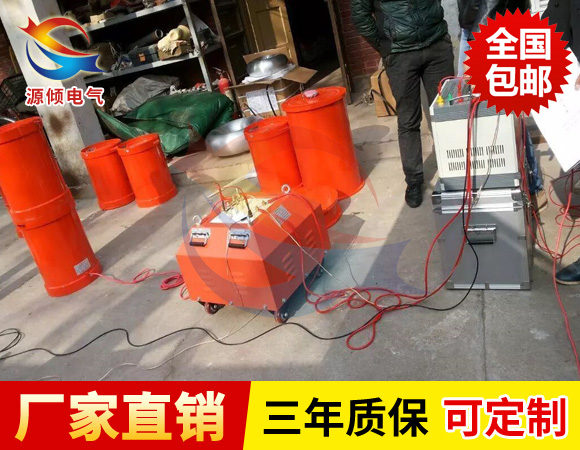

    變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

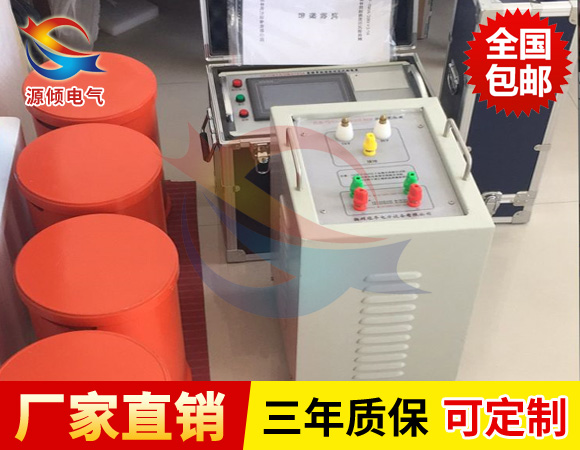

150kVA/300kV變頻串聯諧振耐壓試驗裝置產品特征:
1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。
2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；
3、諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、變頻電源保護功能強，穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。

產品參數

1、環境溫度：       -10℃～45℃
2、工作濕度：       ≤90%
3、海拔高度：       ≤3000m
4、電源輸入：       380V±10%三相或 220V±10%單相(10kW以下),50Hz
5、額定試驗容量：   0～5000kVA
6、諧振電壓：       0～1000kV
7、頻率調節范圍：   20～300Hz
8、系統測量精度：   1.0級
9、頻率調節分辨率： 0.01Hz
10、不穩定度：      ≤0.05%
11、輸出波形：      正弦波
12、波形畸變率：    ≤0.5%
13、噪     聲：     ≤60dB
14、電抗器Q值：     30～90
15、工作制：        滿功率輸出下，連續工作時間60min
