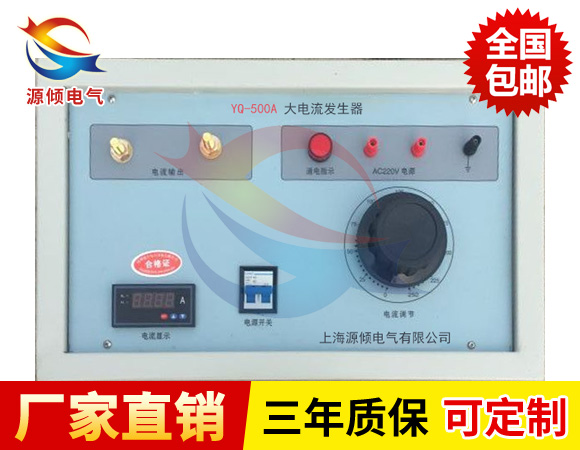

產品簡介:

    多功能大電流發生器，是根據電力部門和工礦企業在電氣設備試驗如：各種開關，電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。適用于一次母線保護及校驗電流互感器變比等，并能對電流繼電器及開關進行整定校驗。

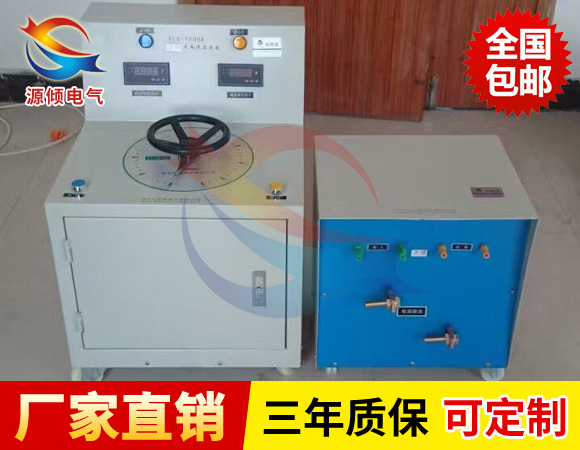

本系列產品視產品體積、重量采用分體/一體式結構，具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。

大電流發生器，是電力、電氣行業在調試中需要大電流場所的必需設備，該裝置具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點;可長時間輸出大電流,也可短時Z大值連續輸出。對熱繼電器、開關、互感器、交流接觸器、保護電路等進行測試;直接測出CT的變比和極性;及開關動作時間;對不良的被試品來說是破壞性的試驗。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。需要有大功率輸出電源滿足試驗要求，還要便于試驗人員方便的使用和攜帶;在試驗過程中在頻繁運輸、移動(產生振動)的同時還要保持試驗的精度及可靠性。 斷電后不需重新歸零再調可繼續試驗。采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預?？稍诟邷?、高濕、海上、極寒、高海拔等惡劣環境下使用。

多功能大電流發生器性能特點:

1.兩塊電流表，大小量程監視。
2.自耦變壓器調節自如。
3.指示燈指示，按鈕操作，操作簡單。

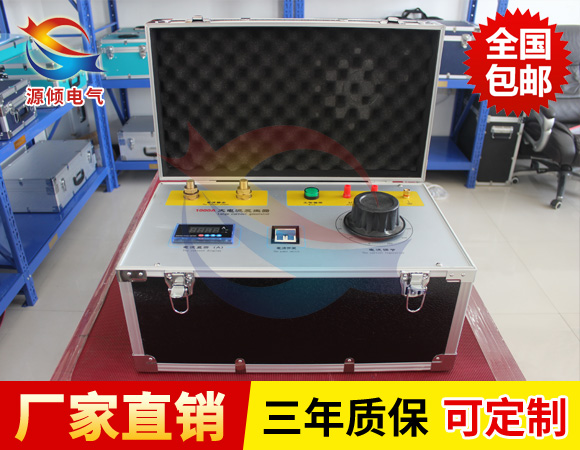

4.一體可分體結構，移動方便。

使用方法：

1、按照調試要求，將升流器及被試品接好，并接好電源；

2、根據被試品所需電流的大小選擇好電流轉換開關的位置，由于電流互感器不允許開路，所以電流轉換開關只能撥到"大"或"小"的位置，不能將其置于中間位置。功率較大的設備通過串、并聯調整短路片位置，即可完成大電流的檔位轉換；

3、合上電源，綠燈亮，按下啟動按鈕，綠燈滅紅燈亮，順時針旋轉調壓器手柄，將電流升到所需值即可；

4、反時針將調壓器手柄調至零位，按下停止按鈕，紅燈滅綠燈亮，試驗結束；

注意事項：

1、單機設備較重；測試移動時：注意人身安全。測試工作不得少于兩人，一人操作，一人監督操作，以確保安全。試驗人員與被試品應保持相應安全距離。試驗人員配戴護具，設立警戒區域；

2、外殼必須接地，不要因為低電壓而忽視預防人身的安全事故。儀器必須有良好接地，使用中升流變壓器和操作臺必須可靠接地，以保證安全；

3、升流器次級至被試品導線不宜太長、截面積要足夠(電流密度可按6-8A/mm考慮)接觸面要處理干凈(可用細紗布打亮)，否則接頭發熱，甚至電流升不到額定值；

4、工作前先檢查電源有足夠的容量否則電源線發熱及電壓降低影響正常工作；

5、工作現場不應有易燃物。溫升試驗則應準備足夠的滅火器材；

6、連續性試驗，現場應有人值班。并定時檢查升流源設備、導線、接頭發熱情況，作好記錄。由于電網電壓的變動，注意調節TD，以便維持額定試驗電流。試驗過程中，一旦發現不正?，F(xiàn)象，應立即切斷空氣開關電源，查明原因后再進行試驗。試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全；

7、試驗工作應遵守電業安全工作規程有關規定并制定切合實際的安全措施。儀器是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱；

8、液晶屏不顯示，打印機不工作，禁止拍打面板、振動機體或自行拆卸，廠家維保；
