長時間大電流發生器是為電力部門和工礦企業進行電氣設備試驗而設計制造的專用設備，適用于各種開關，電流互感器和其它電器設備的電流負載試驗及溫升試驗。

本系列產品根據體積、重量的不同采用分體式／一體化結構，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，可作為工礦企業進行升流或溫升試驗的電流源設備。

大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，它具有體積小、重量輕、性能好，使用維修方便等特點。

長時間大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，該裝置具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。

主要特點及技術參數

一體化結構（4kA以上分體結構），操作簡單。

保護全面，安全可靠。

輸入電壓： 220/400V

輸出電流： 500～10000A

產品結構

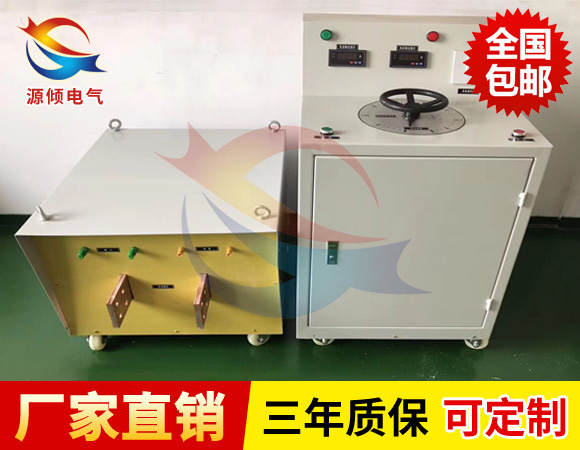

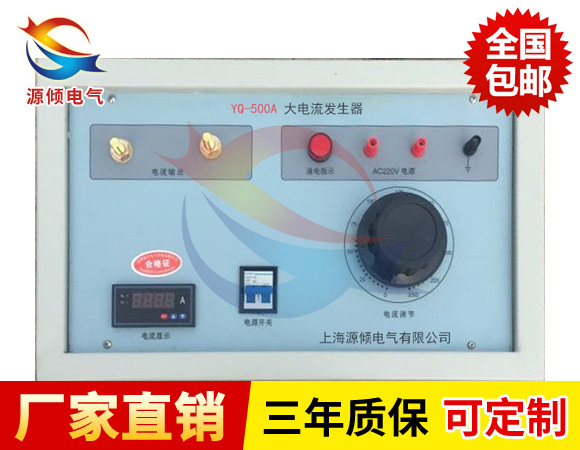

本大電流發生器屬于JT型可移動式結構，它由儀表指示燈板和操作板組成，儀表指示燈板分大、小量程的兩塊電流表和大小量程的選擇開關（鈕子開關），綠色指示燈指的是電源信號，紅色指示燈指的是工作信號。操作面板由啟動按鈕（綠色）、停止按鈕（紅色）以及工作系統組成。

該大電流發生器采用一次接線柱輸入方式，下端有升流器二次輸出大電流接線端（有開門接線式和不開門接線式）

使用方法

１、按工作原理圖接好線路。變壓器外殼、操作臺等必須接地良好。

２、接通電源，操作臺上的綠色指示燈亮，再按起動按鈕，紅色指示燈亮，顯示升流器等待升流。

３、順時針均勻旋轉調壓器，使輸出電流指示直至所需的大電流。為了保證測試精度，可在儀表接線柱上串接一標準電流表。

４、試驗中，一旦出現異常情況，應立即切斷電源，查明原因后再進行試驗。

５、試驗完畢，必須將調壓器調回零位，按停止按鈕切斷電源；切斷工作電源后，方可拆除試驗接線，以保證安全。
