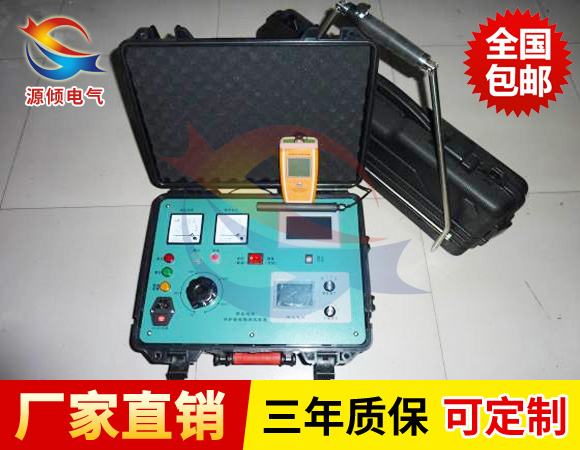

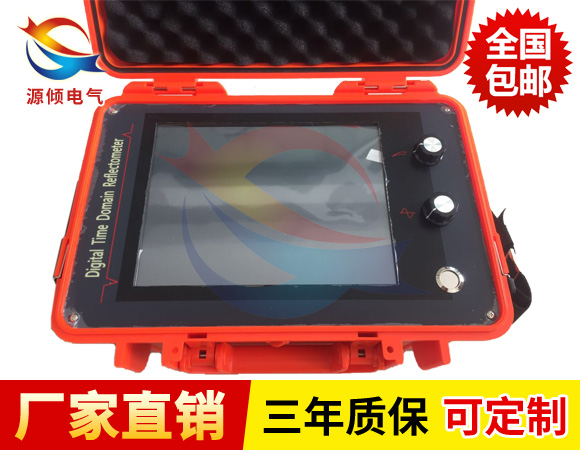

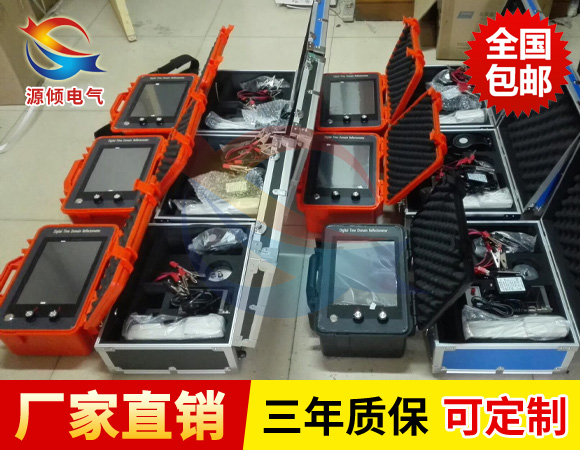

便攜式電力電纜故障測試儀由電纜故障測距主機、電纜故障定位儀、電纜路徑儀三個主要部分組成，客戶還可以根據需要選配相應的電力電纜故障測試高壓電源。電纜故障測距主機用于測量電纜故障故障性質、被測電纜全長及電纜故障點距測試端的大致位置。電纜故障定點儀是在測距主機預定位確定電纜故障點的大致位置的基礎上來用來確定電纜故障點的jing確位置。而對于未知走向的埋地電纜，則需使用電纜路徑儀來確定地下電纜的走向。整套電纜故障測試儀器配合使用可以快速準確地找到各種電纜的故障點，適用于廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門。

本公司生產的電纜故障測試儀廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻故障的探測，是保障安全供電的*設備和電纜生產、維護工作者的得力助手。

便攜式電力電纜故障測試儀性能特點：

1. 可測試各種型號35KV以下電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障。

2. 具有多種測試方法，如低壓脈沖法、沖擊高壓電流取樣法、直流高壓閃絡法等。

3. 儀器采用高能聚合物可充電電池供電，采樣板接口為USB型直接用微電腦電源。再配以先進的電流取樣技術，使該系統真正做到操作人員和測試儀完全與高壓隔離，抗干擾能力強，同時保證了測試可靠性和人機的安全。

4. 前置采樣測量單元采用先進的信號處理技術，全漢化屏幕顯示，測試波形特征清晰易辯，使得電纜故障分析更容易掌握。

5. 采用Wince操作系統軟件，更具人性化設計，操作簡便。

性能指標

1．測試方法：低壓脈沖法、高壓閃絡法

2．沖擊高壓：低于35KV電力電纜

3．數據采樣速率：100MHz、50 MHz、25MHz、12.5 MHz

4．測試距離：＞30Km

5．讀數分辨率：小于1m

6．系統測試精度：小于50cm

7．測試電纜脈寬設有：“0.05"、“0.1"、“0.2"、“0.5"、“1"、“2"、“8"微秒

8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察?？梢詢Υ娲罅康默F(xiàn)場測試波形

9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離

10．內置電源：18650鋰電池組，亦可外接交流電源工作

11．工作條件：溫度-10℃～50℃

12. 重 量： 1.6 kg；

使用方法注意事項

1　脈沖法測試時，注意要甩掉局內所有設備，在外線上進行測量。

2　使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡"位置。

3　在使用直閃法或沖閃法測試時，要注意人身安全及設備安全。必須接好地線。地線連接按圖10正確連接好。

4　在閃絡法測試結束后，切斷電源，拆除本儀器與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限制放電電流以使電流緩慢放電，待電容器上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。
