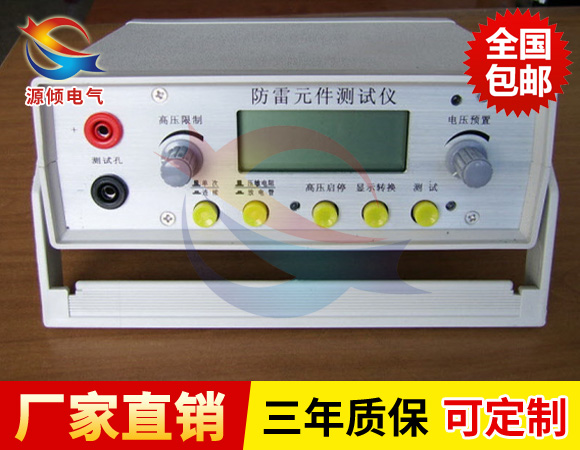

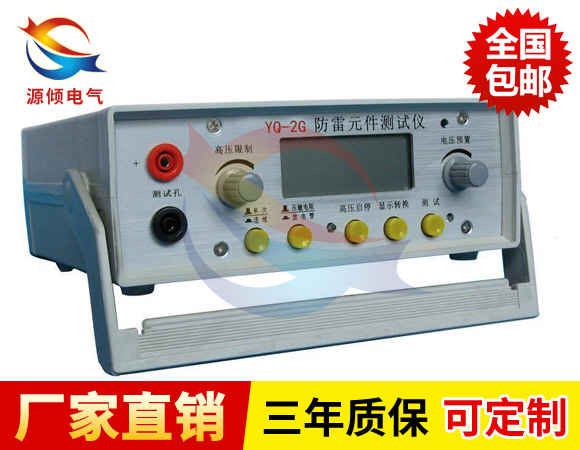

產品簡介
防雷元件(SPD)測試儀適用于氧化鋅避雷器（壓敏電阻），金屬陶瓷二、三電極放電、真空避雷等過壓防護元件直流參數的測量。也可作穩壓、恒流電源使用于其它方面。防雷元件測試儀別稱防雷元器件測試儀、壓敏電阻測試儀、防雷器測試儀等。

防雷器測試儀工作原理
    在測量壓敏電阻時，DC/DC變換器在一定的高頻脈沖的驅動下，將12v直流電壓升變?yōu)闇y試壓敏電阻時所需要的直流高壓。在測試放電時，斜率控制電路控制DC/DC變換器，使其輸出的電壓值在20~1700v內以每秒100v的上升率上升。

主要功能
1、具有高壓短路保護、過流保護、高壓預置、量程調節等功能,高壓自泄放時間小于0.5秒。
2、適用于氧化鋅避雷器（壓敏電阻），金屬陶瓷二、三電極放電等過壓防護元件直流參數的測量。也可作穩壓、恒流電源，使用于其它方面。
3、測量數據由三位半LCD數字顯示，準確度高、可靠性好。
4、測量時，可以預先設定量程，并在測量過程中對超量程測試發出聲響提示，適用于器件分組和檢驗判別。
5、選擇連續測量，可以對批量試品進行不間斷測試。
6、面板功能簡單，易于操作。
7、重量輕，便于攜帶。
8、具有自檢功能。

注意事項：

1. 本機設置了量程(測試范圍)調節功能。在使用中，即可盡可能降低測試電壓以降低能耗,延長儀器壽命,減小安全危害。又可減少測試時間，提高工效。并可用來分組篩選，檢驗判別。用戶可充分合理利用這一功能。

預置電壓調節范圍:0V~1800V。

量程電壓調節范圍:100V~1999V。

量程設置或測試值超過1999V,顯示器顯示溢出信號"1"。

注:實際輸出1700V。

2. 放電管測試的預置電壓值就是100V/S速率上升電壓的起始值,也是測試范圍的下限值。壓敏電阻測試的預置電壓只作量程下限值用于判定,實際的測試范圍下限值始終從0V起始。

3. 預置電壓設置應低于量程上限電壓。否則，測試電壓將處于量程(上限值)限制控制狀態。在放電管測試時，測試指示燈將被反復點亮，并伴有超量程聲響提示。此時，將預置電壓降低即可將高壓置于預置狀態。

4.本機測試電壓可高達1700V,應保持面板、測試線及工作臺面的清潔與干燥,以免因泄露電流、電弧、電暈而引起測試出錯。

5. 必須采用二相三線電源插座,地線應完好接地。

6.操作人員應采取必要的高壓防護措施,以免高壓電擊傷人。
