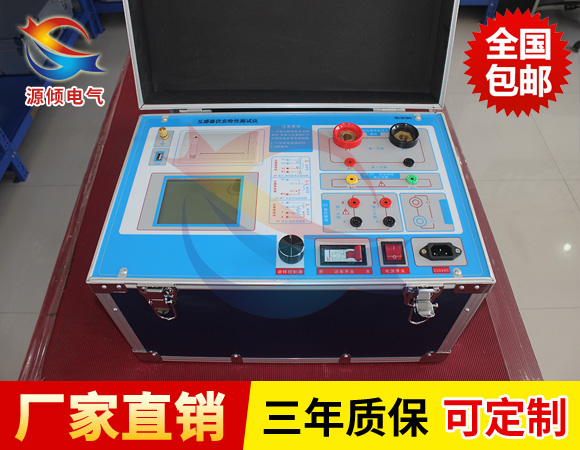

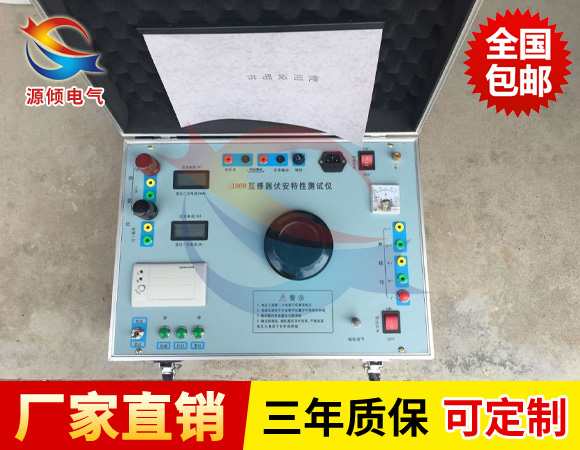

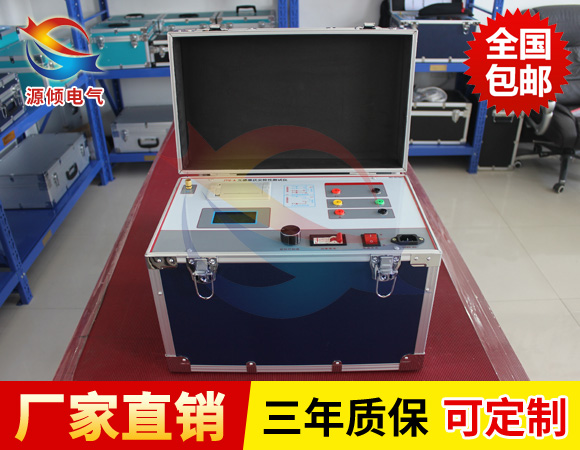

智能型互感器伏安特性測試儀是一款集互感器伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等功能于一體的綜合型互感器檢測儀器?；ジ衅鳒y試儀支持檢測CT和PT（保護類、測量類、TP類）穩態和瞬時等參數，可同時滿足實驗室與試驗現場檢測。

智能型互感器伏安特性測試儀產品特性：

1儀器操作安全方便全微機化裝置，內置進口高性能CPU，可靠性高，依據界面提示設定測試參數后，不需人工接觸被測試設備，儀器自動完成測試，使試驗人員遠離高壓電路，確保其人身安全。

2輸出容量大伏安特性試驗Z大輸出電壓高達1000V，變比測試Z大輸出電流高達600A，儀器內置調壓器輸出容量為5KVA。

3可選配件包括外接升壓器，外接升流器，外接調壓器，外接升壓器z高電壓可升至2000V3A，外接升流器可升至1000A，外接調壓器Z大輸出可達1500V，20A，采用外接升壓器時，z高可做500KV等級1A電流互感器的伏安特性試驗。

4大屏幕320*240點陣漢字圖形界面，測試完成后可直接顯示伏安特性曲線圖，圖形清晰，美觀，易于分析，自帶微型打印機，可隨時打印曲線和測試結果。

5 互感器綜合特性測試儀使用旋轉鼠標作為輸入設備，操作方便簡單，使用壽命長。

6儀器內置Flash存儲器，數據保存后掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。

7儀器帶有RS232通信接口，可以使用串口連接線與計算機聯機，實現PC機和儀器通信，試驗人員可以通過計算機控制儀器進行試驗或從儀器上傳試驗數據，儀器所帶PC機應用程序功能強大，美觀大方，操作簡單，可實現試驗結果的保存、打印，并可將試驗數據導出為EXCEL格式文檔進行編輯。

8儀器電源可實現AC220V和AC380V自適應供電。

◆常見故障維護
1、打開電源開關后液晶無顯示。
處理方案：檢查電源輸入線是否接好。
2、伏安特性試驗時無電壓、電流輸出。
處理方案：檢查調壓開關（過流保護）是否打開。
3、伏安特性試驗時有電壓無電流。
處理方案：檢查測試回路線是否接好。
4、變比試驗時無電流輸出。
處理方案：檢查一次測試線是否接好。
5、開機試驗調壓開關跳閘。
處理方案：檢查互感器結地點是否斷開。

注意事項：

1、電流互感器二次線圈不應有接地點。
2、測裝在變壓器中的套管CT，測試完后，即恢復原接線。
3、調壓器開關及輸出開關在斷開位置方向可接線和拆線。
4、試驗前本裝置應可靠接地。
5、做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。
6、外附升壓、升流設備及外接380V電源時；配適當保護系統，以確保人員、設備安全。
7、液晶屏不顯示、打印機工作不正常，請勿拍打面板。
