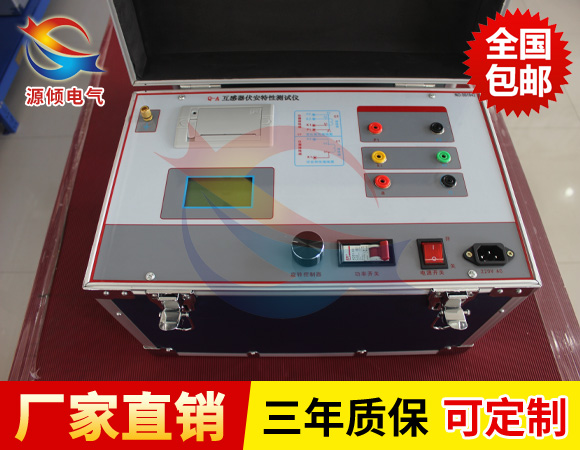

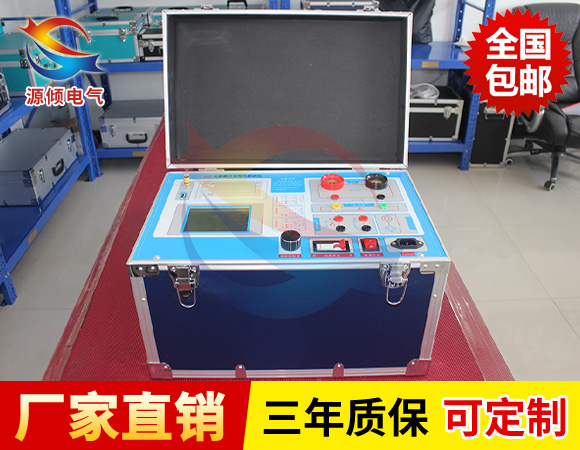

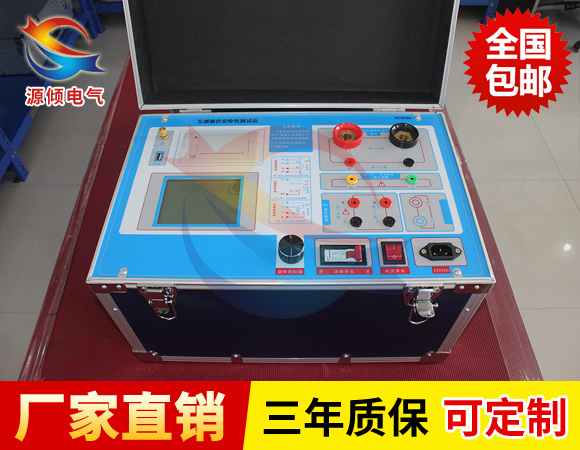

多功能互感器特性綜合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比，比較高的多功能試驗儀器。
儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。

多功能互感器特性綜合測試儀產品特征

1、安全方便：儀器自動化程度高，自動完成設定試驗，并給出試驗結果和曲線。試驗人員無需接觸被測試設備，遠離高壓電路，確保人身安全。
2、功能全面：儀器集CT伏安特性試驗、CT變比極性試試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗于一體。自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值，并實時保存打印測試記錄和日期，方便用戶整理測試報告。
3、輸出容量大：伏安特性試驗單機輸出電壓1000V，外接升壓器（選配）電壓可升至2500V,變比試驗和一次通流大電流600A，儀器輸出容量5kVA,可做500kV等級1A電流互感器的伏安特性試驗。
4、人機界面友好：大屏幕320*240點陣漢字圖形界面，圖形清晰、美觀；使用高性能旋轉鼠標，操作簡單方便、壽命長；自帶微型打印機，即時打印試驗數據和曲線。
5、數據存儲量大：儀器內置存儲器，各功能模塊測試數據均可保存且掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。
6、U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。
7、PC機軟件強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。
8、多電源供電模式：儀器電源實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0～600V；當輸入端子接AC380V電壓時，交流電壓輸出為0～1000V，用戶可根據實際需要進行選擇。

 注意事項

1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格按照要求規范操作。

2、試驗前請將儀器可靠接地。

3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。

4、CT變比極性試驗時，應將不檢測的二次繞組短接。

5、做PT伏安特性試驗時，一次繞組的零位端接地。

6、伏安特性實驗過程中，按下控制器，測試儀將會保持目前電壓輸出，以便檢測用，再次按下控制器，試驗結束。

7、在做CT變比實驗時，如果一次電流比較大導致接線柱過熱，應等接線柱溫度降低后再擰開一次連線。
