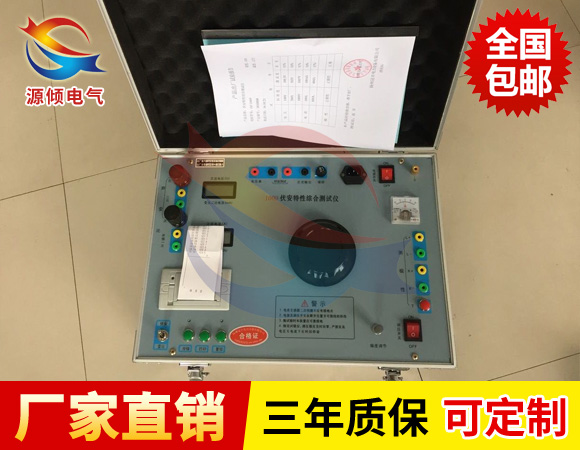

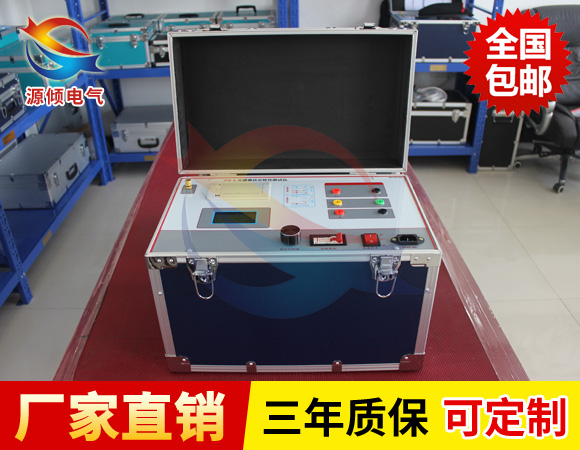

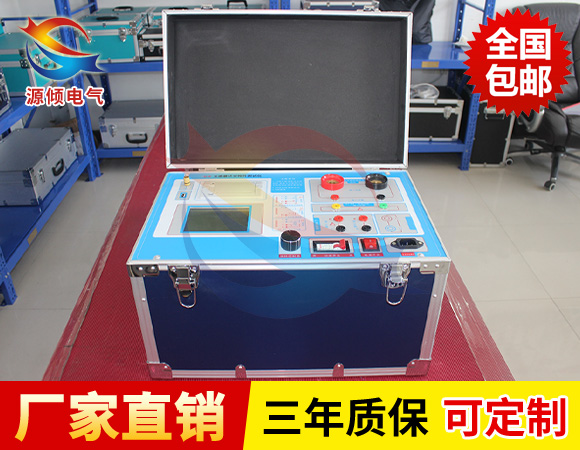

互感器伏安特性測試儀主要用于保護類、計量類CT、PT進行自動測試，既適用于實驗室又適用于現場檢測。該儀器無需外接其它輔助設備，單機即可完成常規檢測項目。按規程自動給出CT/PT（勵磁）拐點值，自動給出5%和10%誤差曲線。
互感器伏安特性測試儀采用智能控制器，操作簡單，大屏幕液晶顯示，圖形化顯示接口。設備自帶微型打印機，可直接現場打印測試結果?？杀４娆F(xiàn)場測試數據，掉電后不丟失。支持U盤轉存資料，可以通過標準的PC進行讀取。該設備小巧輕便，便于現場試驗。

互感器伏安特性測試儀產品特點

支持檢測CT和PT滿足 GB1207、GB1208等規程要求.
無需外接其它輔助設備，單機即可完成所有檢測項目.
自帶微型快速打印機、可直接現場打印測試結果.
采用智能控制器，操作簡單.
大屏幕液晶，圖形化顯示接口.
按規程自動給出CT/PT（勵磁）拐點值.
自動給出5%和10%誤差曲線.
可保存3000組測試資料，掉電后不丟失.
支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
小巧輕便≤22Kg，非常利于現場測試.

技術參數：

⒈ 輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。

  ⒉ 工作環境溫度：0~40℃。

  ⒊ 輸入電壓：輸入交流220V時，輸出0-500V。

                      輸入交流380V時，輸出0-1000。

                      電流：Z大瞬時電流，測變比時為600A。

                      輸入交流220V時，輸出0-400A。

                      輸入交流380V時，輸出0-600A。

                      伏安特性測試時為15A。

   ⒋ 數字電壓表測量范圍：0-9999V；分辨率：0.1V。

                    作電流顯示時：0-9.9A；分辨率：0.1mA。

   ⒌ 數字電流表測量范圍：0~3000A；分辨率：0.01A。

   ⒍ 誤差：1≤1%，U≤1%。

   ⒎ 測CT變比時，可自動計算變比值，并打印數據和計算結果。

   ⒏ 測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。

   ⒐ 外型尺寸：長×寬×高=470×340×260mm3。

   ⒑ 重量：23Kg。

使用注意：

1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格按照要求規范操作。
2、試驗前請將儀器可靠接地。
3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。
4、CT變比極性試驗時，應將不檢測的二次繞組短接。
5、做PT伏安特性試驗時，一次繞組的零位端接地。
6、實驗中嚴禁觸碰所有測試端子。
