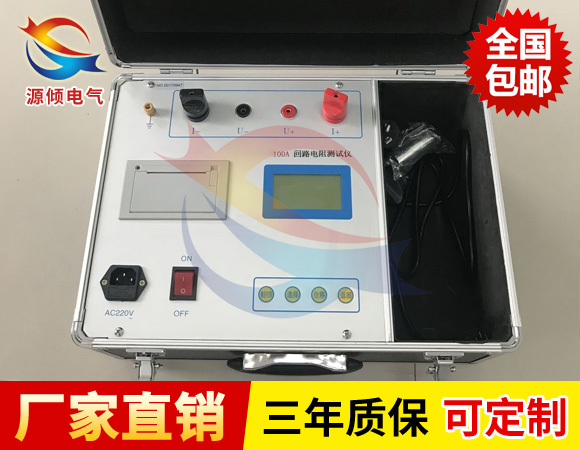

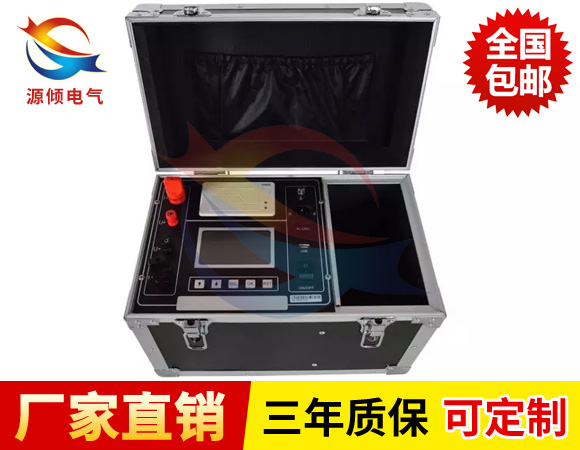

高品質回路電阻測試儀根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A?？稍陔娏?00A的情況下直接測得回路電阻，也可以在電流200A的情況下直接測得回路電阻，Z后的測試結果都用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

高品質回路電阻測試儀技術指標

1. 測量范圍：1～1999μΩ

2. 分 辨 率：1μΩ

3. 測試電流：DC 50A、100A、150A、200A 四檔固定輸出

4. 測量精度：0.5%

5. 工作方式：連續

6. 顯示方式：三位半LCD

7. 工作電源：AC220V±10%  50Hz

8. 工作環境：溫度- 10℃～40℃   濕度≤80 %RH

9. 體   積：380×350×260mm3

10. 重   量：5kg（不含附件）

產品測試配置

主機一臺 附件箱一只(其中)

產品使用說明書 1份 測試線 1套

打印紙 2卷 打印機說明書 1份

保險絲10A 4只 電源線 1根

產品合格證保修卡 1份

使用方法

1、接通儀器的電源線，將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。

2、確認無誤后，接通電源開關，按“→”鍵，進入測試時間,

   按 “↑↓”鍵，選擇測試時間

3 設置好各項參數，按確定鍵后,儀器自動測試，并顯示結果：

4 若重新測試，請按“返回”鍵，重新測試。

本機內置100A開關電源，使之達到恒流100A回路實時跟蹤測試。保證測試結果正確。

5 如顯示電流無回路請檢查接線是否正確或被測品超量程。

6 測試結束后請關掉電源。

7 測試鉗請愛護

安全措施

1、操作者應具備一般電器設備或儀器的使用常識。

2、使用本儀器前要認真閱讀使用說明書。

3、對儀器的調整維修必須由專業人員進行，不要自行處理。

4、儀器應避免劇烈震動，避免高溫和陽光直射。

5、本儀器為測量純電阻回路設計，不得測量感性回路。

6、測試中不能拆除測試線。

7、儀器接地線必須接好
