目前，電力系統中普遍采用常規的 QJ44 型雙臂直流電橋測量接觸電阻，而 這類電橋的測試電流僅 mA 級，難以發現回路導體截面積減少的缺陷。在測量高 壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏 大若干倍，無法真實的反映接觸電阻值。為此，電力部標準 SD301—88《交流 500kV 電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作 出對斷路器、隔離開關接觸電阻的測量電流不小于直流 100A 的規定，以確保試 驗結果準確

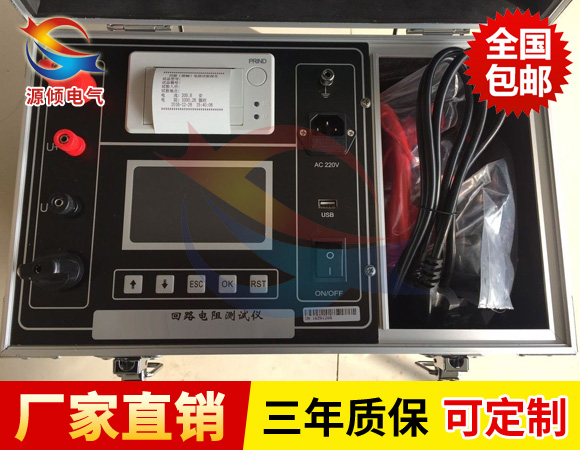

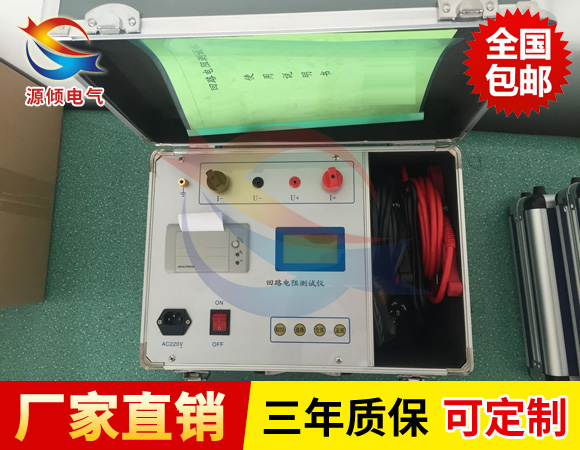

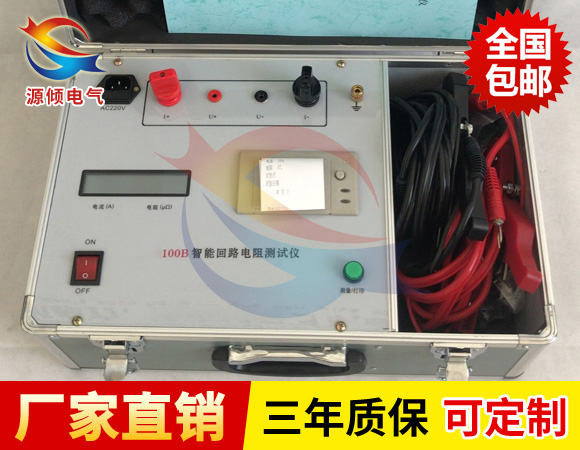

    上?；芈冯娮铚y試儀是根據中華人民共和國電力執行標準 DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流 100A 和 200A?？稍陔娏?100A、200A 的情況下直接測得回路電阻，Z后的測試 結果用大屏幕液晶 LCD 顯示，并有數據存儲、輸出打印、時間設置等功能。另有 50A、150A 檔位供用戶選擇。該儀器測量準確、性能穩定，符合電力、供電 部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

產品用途

回路電阻測試儀適用于高壓開關接觸（回路）電阻的高精度測量， 同樣適用于其它需要大電流、微電阻測量的場合。

上?；芈冯娮铚y試儀性能特點

1. 大電流：采用開關電源技術，能長時間連續輸出大電流，克服了脈沖式 電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結 果。

2. 高穩定性：在嚴重干擾條件下，液晶屏Z后一位數據能穩定在±1 個字范圍 內，讀數穩定，重復性好。

3. 高精度：采用雙路高速 16 位Σ－ΔAD 采樣，數字信號處理技術，分辨力達到 0.01μΩ，是目前國內能達到 0.01μΩ分辨力且十分穩定 的接觸電阻測試儀，性能超過了進口大電流微歐計。

4. 智能化：使用進口高性能 CPU，測量時系統根據信號大小自動切換量程，確 保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停 止輸出電流，確保儀器的安全使用。

5. 高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的 消除環境溫度對測量結果的影響，接插件的使用增強了抗振性能。

6. 功能強大：電流可在50A，100A，150A，200A中自由選擇，測試時間可在5s~599s 內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的 缺陷，遠遠超過了其他同類儀器的性能。

7. 人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、 時間，實時保存測量數據，即時打印測量結果。

8. 多種通信方式：能夠通過 RS232 串口(9 針)或 USB 數據線與計算機通信，將 測量數據上傳至計算機，供試驗人員進一步分析處理。

9. 使用方便：體積小、重量輕，便于攜帶。

技術指標
1、測試電流：50A、100A、150A、200A
2、測試范圍：0～100mΩ（50A）
              0～50mΩ（100A）
              0～20mΩ（150A）
              0～20mΩ（200A）
3、分辨率：0.1μΩ
4、精  度：±（0.5%±2個字）
5、功  率：1000W
6、工作方式：連續測量
7、工作電源：AC 220V±10%、50Hz
8、環境溫度：0～40℃
9、相對濕度：小于等于90%、無結露
