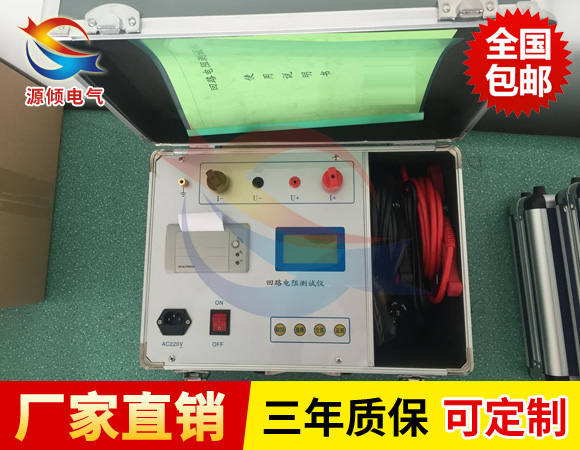

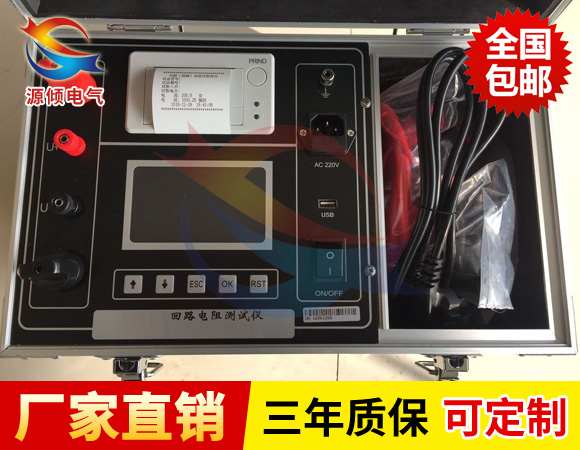

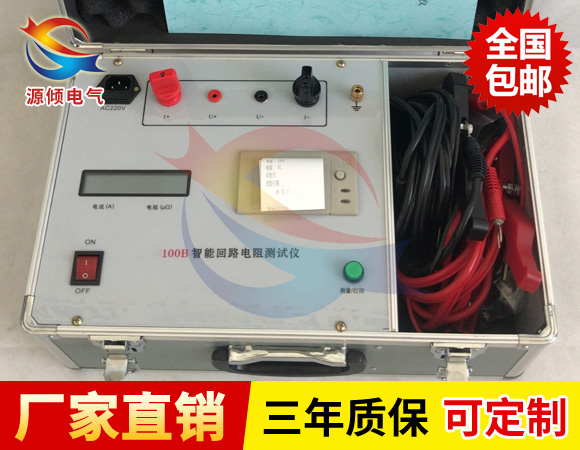

智能化回路電阻測試儀是根據有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

智能化回路電阻測試儀功能特點

1、該儀器測試電流大，符合有關測試接觸電阻的標準要求。
2、該回路電阻測試儀輸出電壓高，測量量程寬。
3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、測試速度快，10秒左右顯示數據。
6、儀器采用128×64點陣液晶屏，全部操作中文顯示，方便客戶的使用。
7、儀器具有測試數據實時打印功能。
8、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。

技術指標

1、測試電流：100A
2、測量范圍：0～50mΩ
3、分 辨 率：0.1μΩ
4、測量精度：±（0.5%±2個字）
5、功    率：1000W
6、工作方式：連續測量
7、工作電源：AC 220V±10%、50Hz
8、使用條件：環境溫度：0～40℃
     相對濕度：小于等于90%，無結露

使用方法

1. 按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。
2. 接通AC220V電源(注意：電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示“000”(可在未數允許一位數跳動)。
3. 按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示“1”表示所測回路超量程)。
4. 測試完畢，將電流輸出調節旋鈕(按逆時針)調至Z小，復位測量開關，再切斷電源開關。
5. 如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

使用注意事項

1、打開電源開關之前，應先將測試按鈕彈起(非測試狀態下)、電流調節鈕按逆時針調至“零位”。
2、儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3、測試完后一定要等電源全部放完后再拆除測試線等裝置。
