概述：

根據電力設備預防性試驗規程《 DL/T 596 — 1996 》的要求，各種開關設備的導電回路電阻測試，其測試電流不得小于100A。由于接觸面氧化、接觸緊固不良等原因?qū)е陆佑|電阻增大，在大電流流過時，接觸點溫度升高，這更加速接觸面氧化，使接觸電阻進一步增大，持續下去將產生嚴重事故，因此有必要經?；蚨ㄆ趯?duì)接觸電阻進行測量。
電力系統中普遍采用常規的雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路的接觸電阻時，由于受到油膜和動靜觸點間氧化層的影響，測量的電阻值偏大若干倍，掩蓋了真實的接觸電阻值。根據《DL / T 845.4一2004中華人民共和國電力行業標準電阻測量裝置通用技術條件》
回路電阻測試儀對斷路器、隔離開關接觸電阻的測量電流作出不小于100A的規定，以確保測量的準確度。

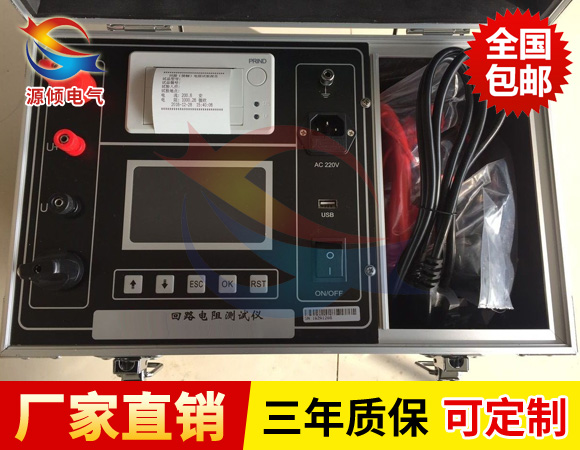

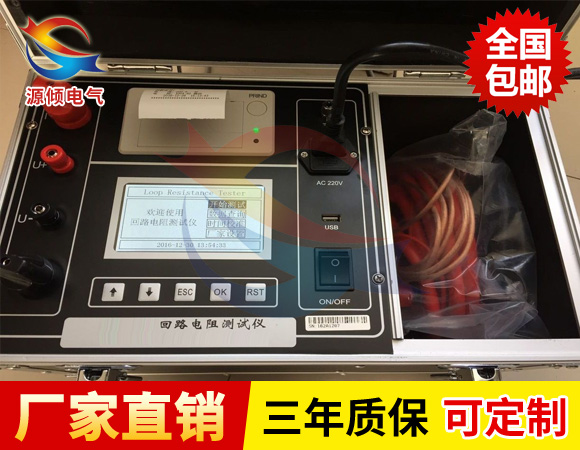

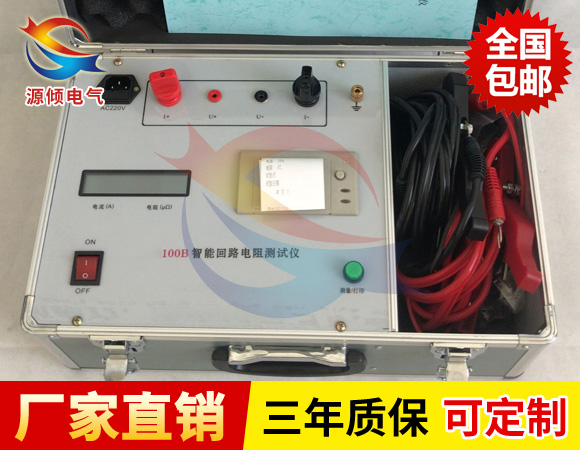

便攜式開關回路電阻測試儀是根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。

便攜式開關回路電阻測試儀產品特點

1.液晶顯示器、高速熱敏打印機。
2. 本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。
3.人機對話全鍵盤操作方式，智能化工作全過程。
4. 使用了精密儀用運算放大器和高精度四重積分A/D轉換器，結合高性能16位單片機，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。
5. 本產品還設計了實時日歷時鐘，為打印、保存數據提供時間依據。
6. 數據存儲與歷史數據瀏覽功能，可存儲大量數據，并具有掉電保護功能。

使用說明

1. 按四線測量法，用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。

2. 接通AC220V電源(注意:電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示"000"(可在未數允許一位數跳動)。

3. 按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示"100.0"時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示"1"表示所測回路超量程)。

4. 測試完畢，將電流輸出調節旋鈕(按逆時針)調至小，復位測量開關，再切斷電源開關。

5. 如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。
