目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，小電流維持時間不低于60S的規定，確保試驗結果準確。

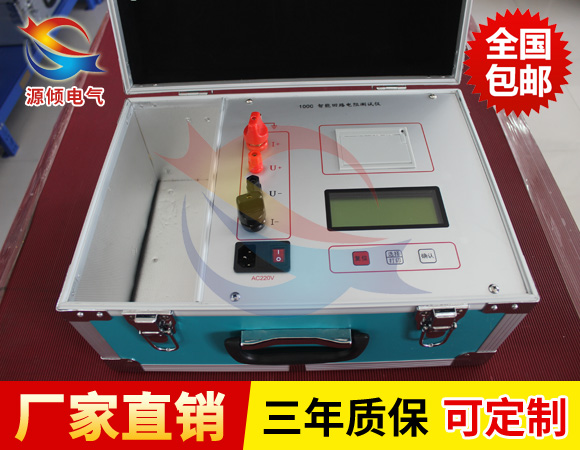

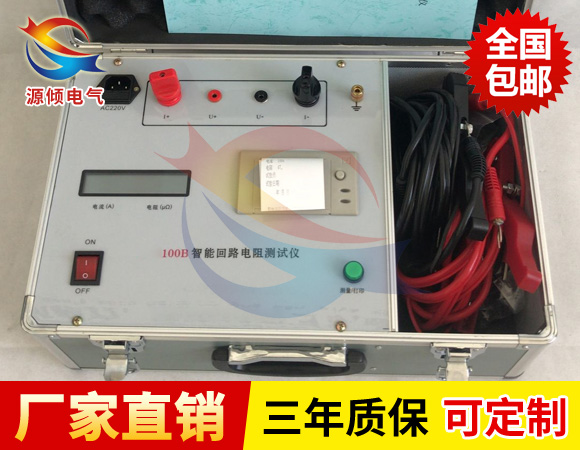

100A回路電阻測試儀廠家操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準的直流100A?？稍谥绷?00A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A檔位供用戶選擇；自定義測試時間，大設定時間599S,遠大于標準規定的60S；是國內目前能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

性能特點

1、儀器可以使用手機通過軟件全程控制儀器，測試數據固定格式存儲手機上，便于任何時刻數據查詢。

2、具有反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，能可靠保護反電勢對儀器的沖擊，并同步聲響報警。

3、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。

4、輸出電壓高，測量量程寬。

5、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。

6、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

7、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換

8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，隨時查閱

9、儀器有藍牙通訊，RS232通訊和USB接口，用于計算機通訊以及U盤數據存儲。

10、自帶面板式微型打印機，可漢化打印測量結果。

100A回路電阻測試儀技術指標

測試電流：50A, 100A

量程：0～100mΩ（50A）    0～50mΩ（100A）

     分辨率：zui小0.1μΩ

精度：±（0.5%±2個字）

功率:1000W

工作方式:連續測量

工作電源:AC220V±10%  50HZ

使用溫度:0～40℃

相對濕度:小于等于90%  無結露

外形尺寸：360*290*170（mm）

重量：主機5.6KG  線箱6.5KG

安全事項：

使用儀器前請仔細閱讀說明書。

請按照說明書上正確的接線方法接線。

本儀器不得測試帶電回路中的回路電阻。

儀器在使用中必須可靠的接地。

電流線用戶不得隨意更換。

儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意 防潮、防腐蝕性的氣體。
