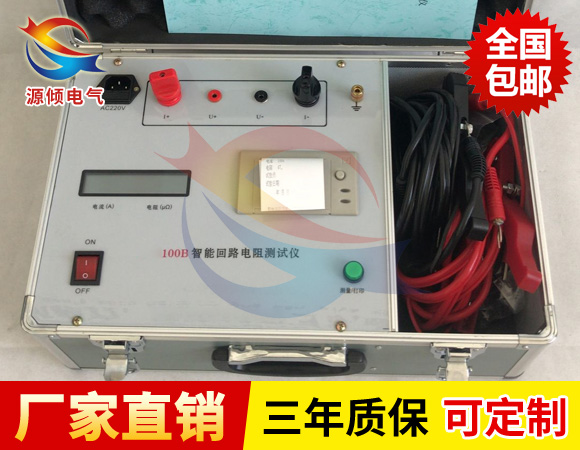

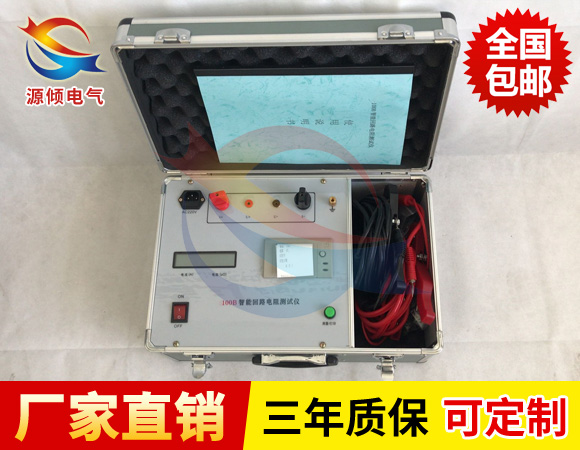

200A開關回路電阻測試儀是根據IEC標準及電力行業標準DL/T845.4-2004有關規定研制生產的高精度、數字化開關檢測儀器。該儀器采用高頻大功率恒流開關電源技術，可測得微歐級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
該智能回路電阻測試儀測量數據準確，性能穩定，滿足電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。儀器輸出電流和測量電阻同時輸出在65K真彩色液晶上，測量結果即可打印輸出也可U盤存儲，掉電存儲可滿足隨時數據查詢。

性能特點
1、該回路電阻測試儀輸出電壓高，測量量程寬。
2、測試電流大，完全符合有關測試接觸電阻的標準要求。
3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、采用320X240點陣的超小像素點的65K真彩色液晶屏顯示。
6、儀器自帶萬年歷時鐘和掉電存儲，可存儲測試數據，隨時查閱。
7、儀器配備微型打印機、RS232和USB接口，可和計算機通訊以及U盤存儲。
8、智能化功率管理技術，儀器總是工作在小功率狀態，有效節約能源。

200A開關回路電阻測試儀技術指標
1、測試電流：50A、100A、150A、200A
2、測試范圍：0～100mΩ（50A）
              0～50mΩ（100A）
              0～20mΩ（150A）
              0～20mΩ（200A）
3、分辨率：0.1μΩ
4、精  度：±（0.5%±2個字）
5、功  率：1000W
6、工作方式：連續測量
7、工作電源：AC 220V±10%、50Hz
8、環境溫度：0～40℃
9、相對濕度：小于等于90%、無結露

使用方法

1、接通儀器的電源線，將隨機配備的測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。

2、確認無誤后，接通電源開關，按“→”鍵，進入測試時間,

   按 “↑↓”鍵，選擇測試時間

3 設置好各項參數，按確定鍵后,儀器自動測試，并顯示結果：

4 若重新測試，請按“返回”鍵，重新測試。

本機內置100A開關電源，使之達到恒流100A回路實時跟蹤測試。保證測試結果正確。

5 如顯示電流無回路請檢查接線是否正確或被測品超量程。

6 測試結束后請關掉電源。

7 測試鉗請愛護。
