目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅ma級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。

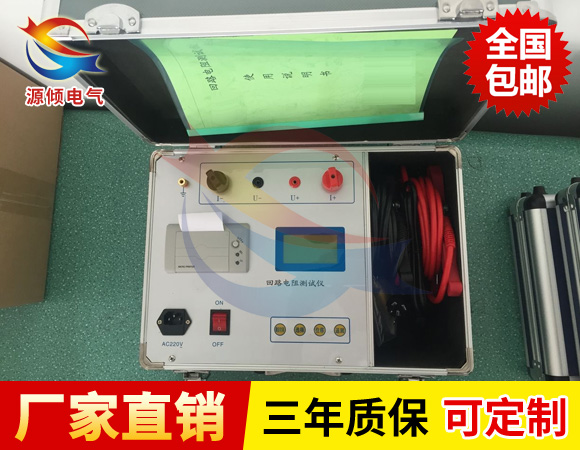

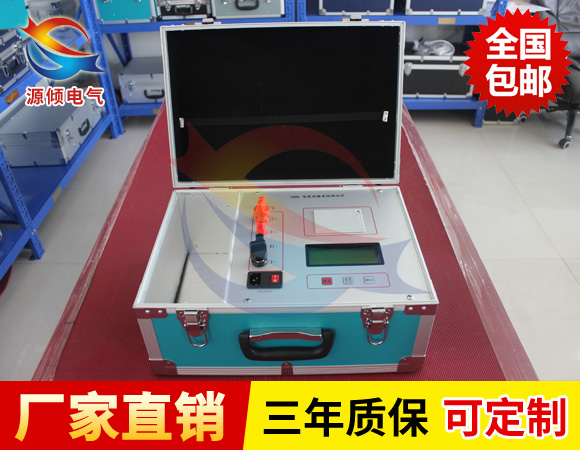

100A智能型回路電阻測量儀是根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。適用于開關控制設備回路電阻的測量。其測試電流采用標準推薦的直流100A?？稍陔娏?00A的情況下直接測得回路電阻，并用數字顯示出來。該回路電阻測試儀測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求

產品特點：

1． 測試電流大，完全符合有關測試接觸電阻的國家標準要求。
2．輸出電壓高，測量量程寬，可達100mΩ。
3．測試電流來自高精度的100A開關式恒流電源，無需人工調節，測試迅速準確。
4．采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5．測試速度快，5秒左右顯示數據。
6．長時間連續工作，設有過熱保護電路，儀器可靠穩定。
7．操作簡便，重量輕，適合于野外作業。

100A智能型回路電阻測量儀技術參數：

1、測試電流：50A、100A
2、量程：50A時   0～100 mΩ
            100A時  0～ 20 mΩ
3、最小分辨率：0.1μΩ
4、準確度：0.5%±0.2?Ω
5、輸出電壓：zui大DC10V
6、工作方式：連續
7、電源：AC220V±10％  50Hz±1Hz
8、消耗功率：≤1000W
9、使用溫度：-20℃～40℃
10、相對濕度：≤80%RH，不結露
11、重量:8.7kg
12、體積:350mm×230mm×260mm

注意事項：

1.切勿將導電物體掉入機內，確保人機安全。

2.切斷電源5分鐘后方打開機箱維修。

3.電流線的長度和截面均有一定要求，用戶不宜隨意更改。

4.測試線夾子用戶不宜任意更換，否則引起讀書不準。

5.儀器不得測量帶電元件的回路電阻。

6.儀器不得用作其它微電阻的測量。

7.儀器必須采用三眼電源插座，保證可靠接地。
