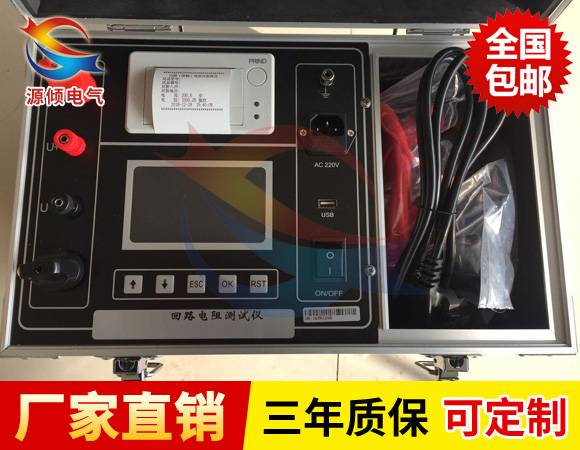

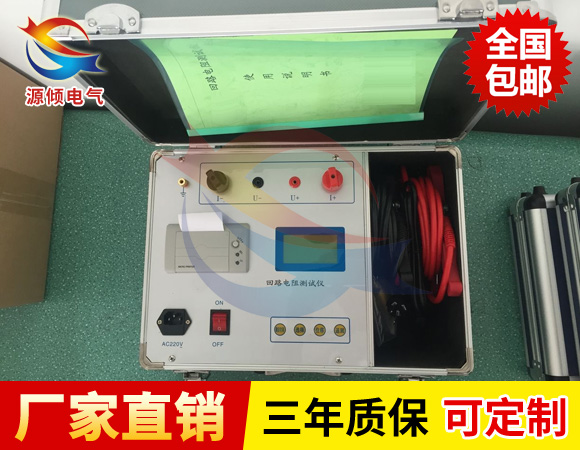

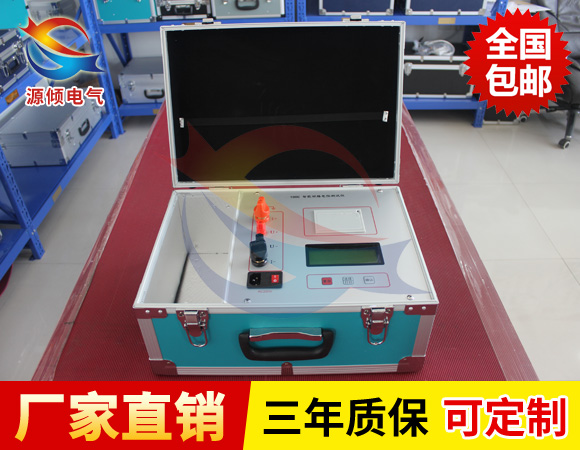

開關回路電阻測試儀是測量高、低壓開關、母排、電線電纜及焊縫等設備接觸電阻的專用測試儀器?；芈冯娮铚y(cè)量的專用設備，其測試電流采用國家標準GB763推薦的100A直流，或200A直流,可在100A-200A電流的情況下直接測得回路電阻或接觸電阻，并用數字顯示，該儀器測量準確、性能穩定、適合電力，供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

開關回路電阻測試儀產品性能：

1、大電流：采用開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
2、高穩定性：在嚴重干擾條件下，液晶屏Z后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3、高精度：采用雙路高速16位Σ－ΔAD采樣，數字信號處理技術，分辨力達到0.01μΩ，是目前國內*能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。
4、智能化：使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用。
5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，接插件的使用增強了抗振性能。
6、功能強大：電流可在50A，100A，150A，200A中自由選擇，測試時間可在5s~599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。
7、人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
8、多種通信方式：能夠通過RS232串口(9針)或USB數據線與計算機通信，將測量數據上傳至計算機，供試驗人員進一步分析處理。
9、使用方便：體積小、重量輕，便于攜帶。

技術指標
1、測試電流：50A、100A、150A、200A
2、測試范圍：0～100mΩ（50A）
              0～50mΩ（100A）
              0～20mΩ（150A）
              0～20mΩ（200A）
3、分辨率：0.1μΩ
4、精  度：±（0.5%±2個字）
5、功  率：1000W
6、工作方式：連續測量
7、工作電源：AC 220V±10%、50Hz
8、環境溫度：0～40℃
9、相對濕度：小于等于90%、無結露

使用方法

1、接通儀器的電源線，將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。

2、確認無誤后，接通電源開關，按“→”鍵，進入測試時間,

   按 “↑↓”鍵，選擇測試時間

3 設置好各項參數，按確定鍵后,儀器自動測試，并顯示結果：

4 若重新測試，請按“返回”鍵，重新測試。

本機內置100A開關電源，使之達到恒流100A回路實時跟蹤測試。保證測試結果正確。

5 如顯示電流無回路請檢查接線是否正確或被測品超量程。

6 測試結束后請關掉電源。

7 測試鉗請愛護。
