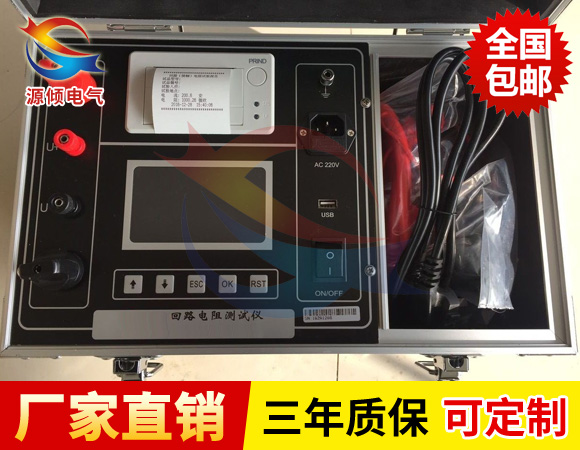

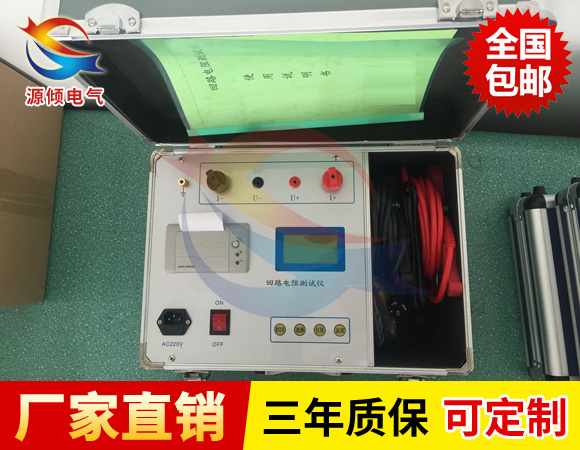

接觸回路電阻測試儀是根據中華人民共和國電力執行標準 DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它 適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流 100A 和 200A?？稍陔娏?100A、200A 的情況下直接測得回路電阻，Z后的測試 結果用大屏幕液晶 LCD 顯示，并有數據存儲、輸出打印、時間設置等功能。另 有 50A、150A 檔位供用戶選擇。該儀器測量準確、性能穩定，符合電力、供電 部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

接觸回路電阻測試儀技術特點

測試電流大，完全符合有關測試接觸電阻的國家標準要求。
測試電流來自高精度的100A/200A開關式恒流電源，無需人工調節，測試迅速準確。
采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
測試速度快。
長時間工作，設有過熱保護電路，儀器可靠穩定。
操作簡便，重量輕。

接觸回路電阻檢測儀基本知識

1. 什么叫接觸電阻？ 接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。

2. 斷路器接觸電阻有哪幾部分組成？

 由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。

3. 斷路器接觸電阻不合格的原因？

a. 開斷較大短路電流時觸頭燒壞。

b. 因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引 起接觸壓力或接觸面積的變化。

c. 斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸 表面電阻增大。

d. 長期運行使彈簧變形，使接觸壓力下降。

e. 機械部分長期操作后引起的機械磨損。

f. 對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。 或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后殘留的微粒碳質、 金屬粉末，使接觸電阻增大。

4. 影響接觸電阻的因素？

a. 材料性質：硬度、化學性質、金屬化合物的機械強度與電阻率。

b. 接觸形式：點接觸、線接觸、面接觸。

c. 接觸面狀況：當接觸面形成氧化膜時（銀例外），氧化膜比金屬本身的電 阻要大得多。

d. 接觸壓力。

e. 接觸表面的粗糙度。
