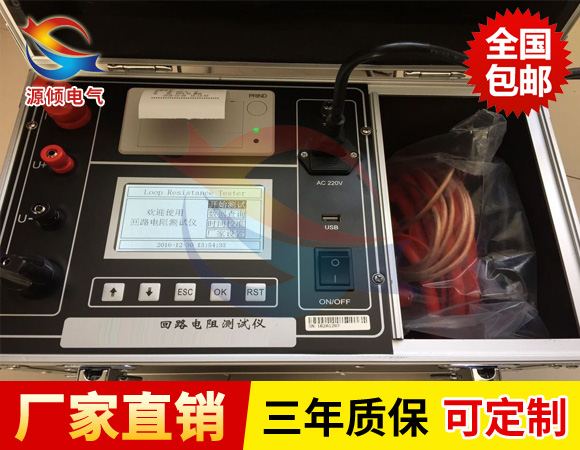

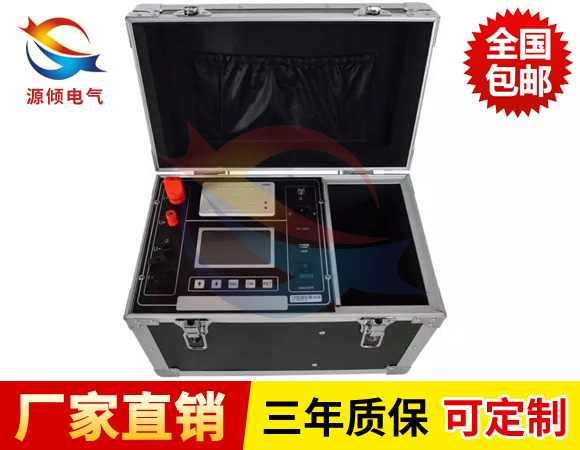

200A回路電阻測試儀是根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A?？稍陔娏?00A的情況下直接測得回路電阻，也可以在電流200A的情況下直接測得回路電阻，Z后的測試結果都用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

本儀器適用于高壓開關接觸電阻（回路電阻）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。

 200A回路電阻測試儀性能特點

1. 大電流：采用電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

2. 抗干擾能力強：在嚴重干擾條件下，液晶屏Z后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。

3. 使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時JUN品接插件的使用增強了抗振性能。

4. 攜帶方便：體積小、重量輕。

技術指標

1. 測量范圍：1～1999μΩ

2. 分 辨 率：1μΩ

3. 測試電流：DC 50A、100A、150A、200A 四檔固定輸出

4. 測量精度：0.5%

5. 工作方式：連續

6. 顯示方式：三位半LCD

7. 工作電源：AC220V±10%  50Hz

8. 工作環境：溫度- 10℃～40℃   濕度≤80 %RH

9. 體    積：380×350×260mm3

10. 重    量：5kg（不含附件）

使用說明

1. 按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。
2. 接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動）。
3. 按測量開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。（若顯示“1”表示所測回路超量程）。
4. 測試完畢，將電流輸出調節旋鈕（按逆時針）調至Z小，復位測量開關，再切斷電源開關。
5. 如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可
