便攜式無線核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。并且可以升級遠程核相的功能。儀器適合5V～220KV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。

儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。

工作原理：

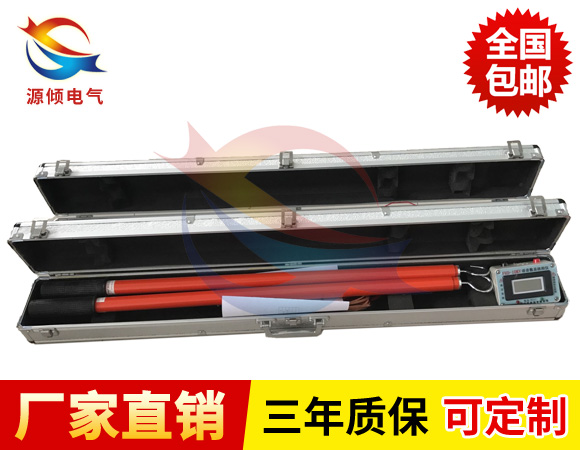

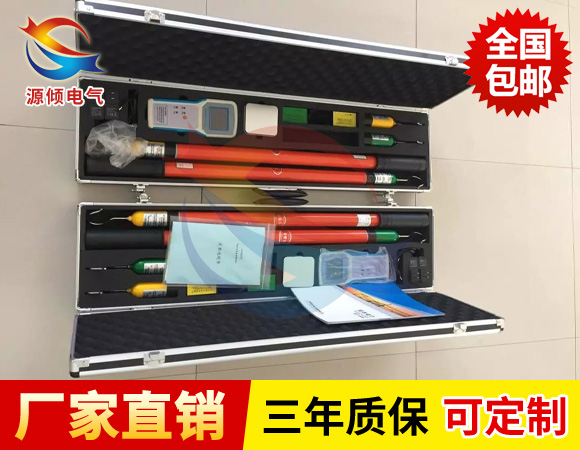

便攜式無線核相儀由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。各發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。

技術參數：

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、可跨電壓測量范圍為5V～220KV。

4、發射器和接收主機的傳輸視距約100米。

5、真人語音提示測量結果和操作步驟。

6、屏幕（2.8英寸液晶彩屏）同時顯示2條線路相位差、頻率、失量圖和同異相結果。

8、無操作30分鐘自動關機。

9、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。

10、主機電池容量為2500mAH，發射器電池容量為450mAH。

11、高壓測量時泄漏電流<10uA。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

13、工作環境：-35℃--- +45℃ 濕度≤95%RH。

14、儲存環境：-40℃--- +55℃ 濕度≤95%RH。

15、整機重量：約5KG。

16、儀器包裝尺寸：長71cm*寬26cmm*高11cm。

注意事項

1.現場操作必須遵守《電力安全工具預試規程》工作要求

2.使用前必須對儀器自檢，發射器、接收器電池，否則影響發射及接收靈敏度。

3.使用過程中不能大于有效接收器距離，發射器盡量置于開闊處。

4.使用過程中避免同時使用無線電發射裝置（對講機等），以免干擾
