500KV無線高壓核相器用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。儀器適合6KV～500KV輸電線路帶電核相作業，同時具有高壓驗電和核定相序的功能。

500KV無線高壓核相器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，符合國家電力安全工器具質量監督檢驗測試相關標準。與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制，提高了安全性。

工作原理：

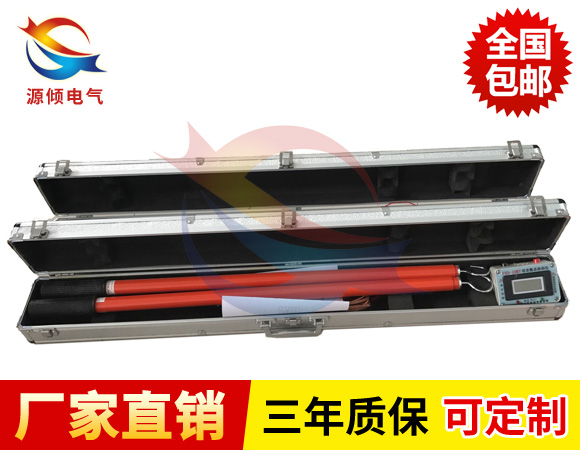

500KV無線高壓核相器由X發射器、Y發射器和接收主機組成。兩個檢測發射器可以判斷線路是否帶電，然后發出測量的相位、頻率信號。接收主機接收兩個檢測發射裝置發回的信號，從而判斷兩線路是否同相。

安全事項 ：

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿5米，對應電壓等級為 ≤ 500kV。如測量線路電壓高于500KV時，請使用長度大于5米的絕緣桿。

3、核相操作時，手持位置不要超過絕緣桿手柄位置。

技術特性 ：

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、本產品所測電壓等級為6KV-500KV。

4、發射器和接收主機的傳輸距離大于130米，兩發射器之間的距離約260米。

5、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差<30°為同相。< span="">

6、真人語音提示，男聲“同相”、女聲“異相請注意”。

7、屏幕同時顯示兩線路相位差、頻率、波形和失量圖。

8、主機顯示電池電量，半小時無操作自動關機。

9、兩個發射器和接收器均內置可充電鋰電池。

10、具有高壓驗電和核定相序的功能。

11、高壓測量時泄漏電流<10ua。< span="">

12、發射器工作功耗<0.1w，接收主機工作功耗<0.3w。< span="">

13、主機鋰電池容量約為2200mAH，發射器電池容量約為350mAH。

14、工作環境：-35℃--- +45℃ 濕度≤95%RH。

15、儲存環境：-40℃--- +55℃ 濕度≤95%RH。

16、整機重量：約5KG。

17、儀器包裝尺寸：長2750px*寬650pxm*高275px。

各電壓等級操作說明：
