產品簡介：

FRD系列數顯語音核相器應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。其基本原理是:采集頭獲取被測高電壓相位信號，經過處理后直接發射出去，由核相儀主機接收并進行相位比較與結果定性。

工作原理：

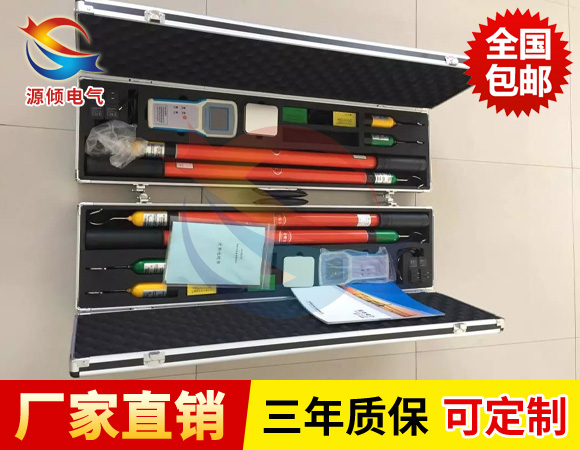

 儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。各發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相

FRD系列數顯語音核相器技術特性：

1、屏幕顯示內容:無線高壓核相儀，不同相、同相、頻率、X、Y。

2、電源:主機采用可充電電源，X 和 Y 采集器 5 節 AG13 電池。

3、自動關機:開機后8分鐘左右主機自動關機

4、接觸被測強電場時，儀器會自動報警。

安全事項：

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

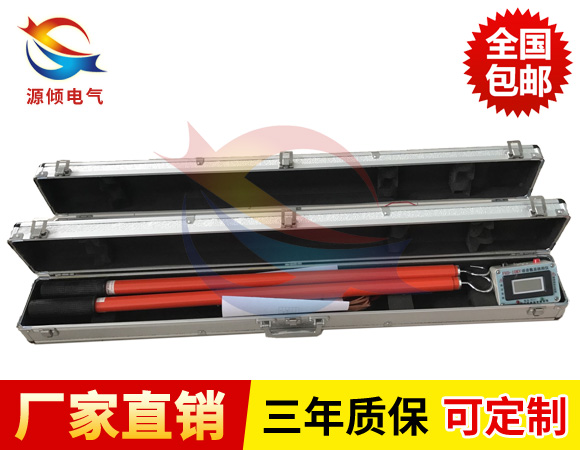

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。

3、核相操作時，手持位置不要超過絕緣桿手柄位置。

4、高壓定相器甲棒和乙棒應分別接地，工作中某棒地線脫落應停止工作，接好后再進行測量。

5、高壓定相器應置于干燥處定期檢查絕緣電阻值，35KV定相器觸勾對接地約60M。6－10KV相定器為27㎜左右。

6、現場工作四人，但不得少于三人，填寫第二種工作票。

7、高壓定相器設計中已盡量減少金屬裸露部分，但工作中仍應高度思想集中，防止造成線間短路和接地事故。
