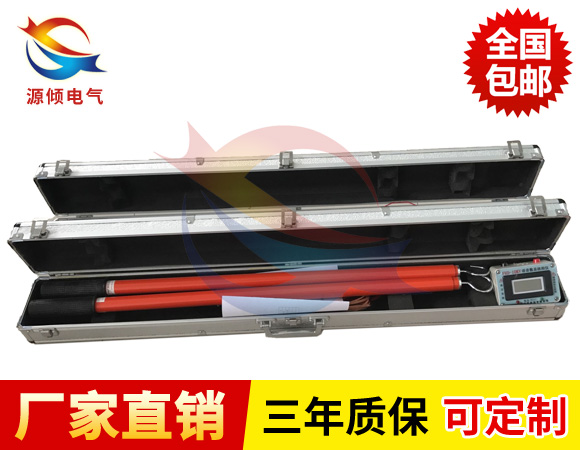

WHX-II數字高壓無線核相儀，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面核相距離可達1000m遠，能對10V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。

WHX-II數字高壓無線核相儀技術特性

1、屏幕：簡體中文顯示同相或者不同相,同時能顯示波形、頻率、相位差角度（0°~360°）,更直觀.
2、電源：主機采用可充電電源，X 和 Y 采集器 5 節 AG13 電池。
3、自動關機：開機后8分鐘左右主機自動關機
4、接觸被測強電場時，儀器會自動報警。

技術指標
①準確度：同相誤差≤15°，不同相誤差≤15°
②采樣速率 3 次 / 秒
③X和Y采集器電源電壓為7.5V ±1.5V
④X和Y采集器工作電流≤4mA
⑤主機和 X、Y采集器的視距傳輸距離為X、Y≥100m
⑥工作環境：-35°┉ +50° 濕度：≤95%RH
⑦儲存環境：-40°┉ +55° 濕度：≤95%RH
⑧本產品主機所測電壓等級為 0.38KV┉110Kv

安全事項

1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、所測試絕緣桿電壓等級為 ≤ 110KV 。
3、使用過程中不能大于有效接收距離。發射器盡量置于開闊處。
4、使用過程中，避免同時使用無線電發射裝置（對講機等）,以免干擾接收器無法判別。
5、在試驗時，試驗人員穿絕緣鞋處在安全距離以外區域。
