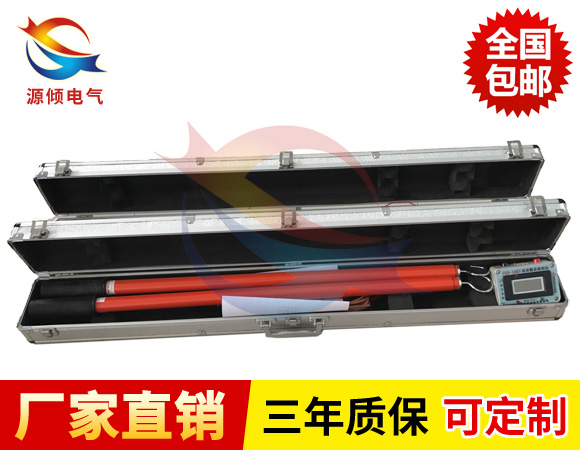

WHX-600A無線高壓核相器（以下簡稱“儀器”）用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。儀器適合6KV～220KV輸電線路帶電核相作業，同時具有高壓驗電和核定相序的功能。該儀器應用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，符合電力安全工器具質量監督檢驗測試相關標準。與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制，提高了安全性，操作極為方便，只需一人操作一人監護。

WHX-600A無線高壓核相器產品特征：
1、無線高壓核相器整機采用大容量免維護鋰電池供電，徹底解決碳性電池、紐扣電池等一次性電池電量不足、更換麻煩等缺點，特別適合野外作業；因無需裝卸電池，不會產生電火花，因此該儀器符合礦用設備安全設計
2、測試距離遠，可達到200米視距，并可穿墻使用
3、液晶屏同時顯示相位、波形、頻率等數據，測試安全可靠，真人語音播報測試結果，測試更快速
4、伸縮式絕緣桿，攜帶、使用非常方便，絕緣性能符合電力絕緣工器具耐壓試驗要求
5、便攜式接收器設計美觀大方，具有防滑處理工藝
6、整機采用先進的制作工藝，體積小，重量輕，便于攜帶

技術指標

1、無線高壓核相器屏幕顯示內容：無線核相儀、不同相、同相、X、Y及其波形、相位角度；
2、自動關機：開機后15分鐘左右主機自動關機；
3、背光源：在檢測相位過程中，如果光線太暗，致使讀取數據困難可按動背光開關；
4、準確度：自校誤差≤2°現場測試：同相誤差≤10°不同相誤差≤15°；
5、采樣速率3次/秒；
6、主機電源為9V±2V；
7、X和Y采集器電源電壓為7.5V±1.5V；
8、主機工作電流≤7mA；
9、X和Y采集器工作電流≤4mA ；
10、主機和X、Y采集器的視距傳輸距離為X≥80m  Y≥50m；
11、工作環境：-35℃-+45℃ 濕度≤95%RH；
12、儲存環境：-40℃-+55℃ 濕度≤95%RH；
13、本產品所測電壓等級為0.38KV-220KV

注意事項：

1、 現場操作必須遵守《電力安全工具預試規程》工作要求

2、 使用前必須對儀器自檢，發射器、接收器電池充足，否則影響發射及接收靈敏度。

3、 使用過程中不能大于有效接收器距離，發射器盡量置于開闊處。

使用過程中避免同時使用無線電發射裝置(對講機等)，以免干擾接收器無法判別。
