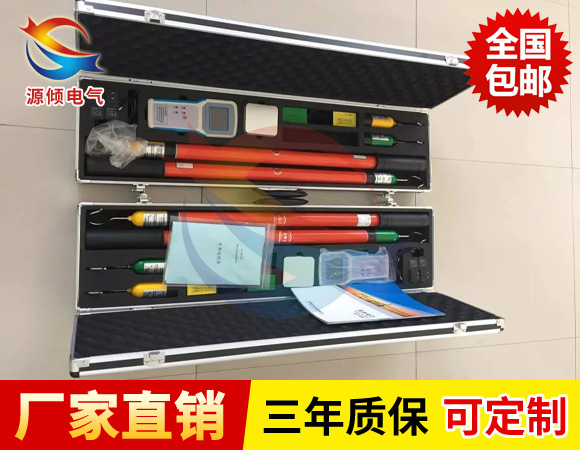

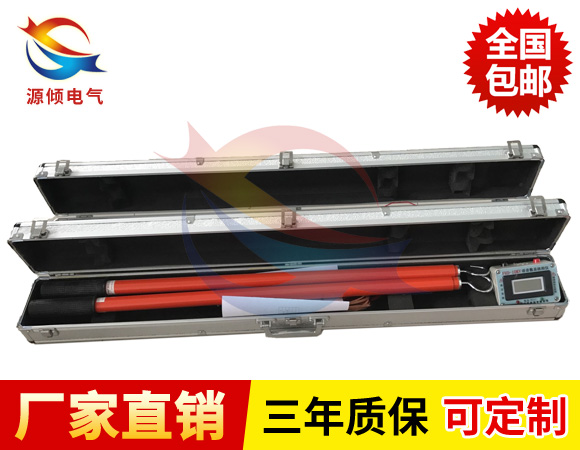

多功能無線核相儀由X發射器、Y發射器和接收主機組成。兩個檢測發射器可以判斷線路是否帶電，然后發出測量的相位、頻率信號。接收主機接收兩個檢測發射裝置發回的信號，從而判斷兩線路是否同相。

多功能無線核相儀安全事項

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。

3、核相操作時，手持位置不要超過絕緣桿手柄位置。

技術特性

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、本產品所測電壓等級為6KV-220KV。

4、發射器和接收主機的傳輸距離大于130米，兩發射器之間的zui大距離約260米。

5、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差<30°為同相。

6、真人語音提示。

7、屏幕同時顯示兩線路相位差、頻率、波形和失量圖。

8、主機顯示電池電量，半小時無操作自動關機。

9、兩個發射器和接收器均內置可充電鋰電池。

10、具有高壓驗電和核定相序的功能。

11、高壓測量時泄漏電流<10uA。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

13、主機鋰電池容量約為2200mAH，發射器電池容量約為350mAH。

14、工作環境：-35℃--- +45℃ 濕度≤95%RH。

15、儲存環境：-40℃--- +55℃ 濕度≤95%RH。

16、整機重量：約5KG。

17、包裝尺寸：長71cm*寬26cmm*高11cm。

注意事項和保養：

1、頻率傳輸校驗時必須先裝好天線后再校驗，高壓相位檢測儀的外殼由聚碳酸酯制成，必須保持清潔各種污穢或濕氣必須擦除，每次使用之后，可以用布蘸少許硅油擦試儀器。

2 、儀器不使用時必須妥善存放于箱內

3 、低溫環境下(-10 度或更低) 儀器必須按要求儲存在溫暖的地方電池受冷可能失效。

4 、儀器每次使用前均應試驗。
