產品簡介

無線核相器（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。儀器適合220V～220kV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。

儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點。

工作原理

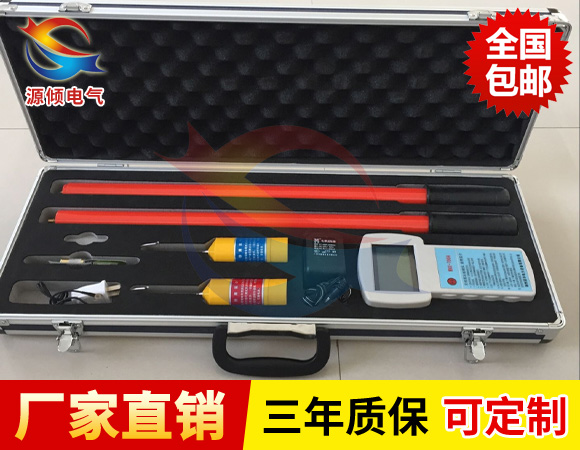

儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。

安全事項

1、電力無線高壓核相儀現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。

注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。

無線核相器技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、可跨電壓測量范圍為220V～220kV。

4、發射器和接收主機的大傳輸視距約100米。

5、真人語音提示測量結果和操作步驟。

6、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。

7、連續1小時無操作自動關機。

8、發射器和接收主機均內置可充電鋰電池，配置5V充電器。

9、主機內置18650鋰電池，電池容量為2500mAH。發射器內置14430鋰電池，電池容量為450mAH。

10、高壓測量時泄漏電流<10uA。

11、發射器電量不足提示：?jiǎn)?dòng)時蜂鳴3聲表示電量充足，蜂鳴2聲表示電量可用，一直蜂鳴表示電量不足，請及時充電。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

13、工作環境：-35℃--- +45℃ 濕度≤95%RH。

14、整機重量：約3.6KG。

15、儀器包裝尺寸：長56cm*寬26cm*高13cm。
