產品簡介

SHX-2000YIII數字高壓無線核相儀用于兩條高壓線路并網或環網核相。該儀器可以升級遠程核相的功能。儀器適合0.22KV～220KV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。

儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。

SHX-2000YIII數字高壓無線核相儀功能特點

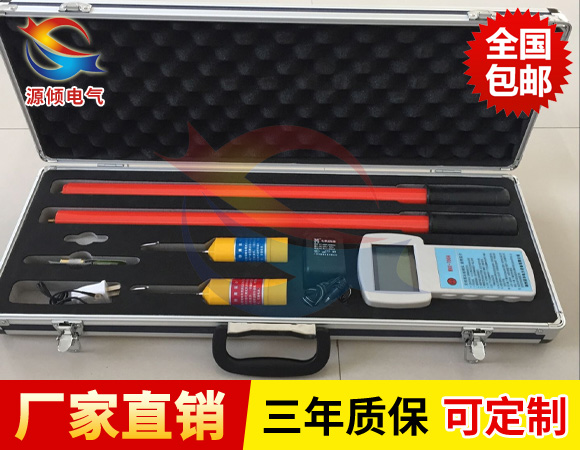

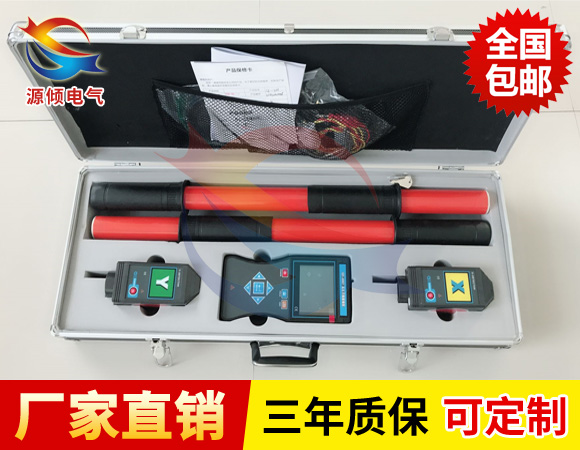

儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。各發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。

安全事項

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。

3、核相操作時，手持位置不要超過絕緣桿手柄位置。

技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、可跨電壓測量范圍為0.22KV～220KV。

4、發射器和接收主機的大傳輸視距約100米。

5、真人語音提示測量結果和操作步驟。

6、320*240彩屏同時顯示相位差、頻率、失量圖和同異相結果。

8、無操作1小時自動關機。

9、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。

10、主機鋰電池容量約2500mAH，發射器鋰電池容量約350mAH。

11、高壓測量時泄漏電流<10uA。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

13、工作環境：-35℃--- +45℃ 濕度≤95%RH。

14、儲存環境：-40℃--- +55℃ 濕度≤95%RH。

15、整機重量：約3.6KG。

16、儀器包裝尺寸：長56cm*寬26cmm*高13cm。
