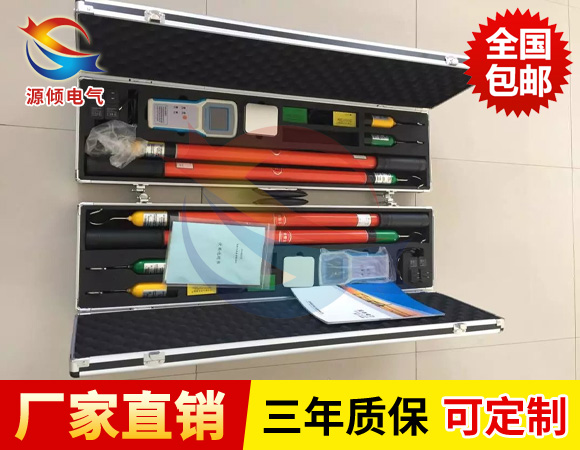

WHX-600A高壓無線核相器由探測器、接收器（主機）、伸縮絕緣桿、監控軟件、USB通訊線等組成，其無線傳送測試數據能穿透隔墻障礙，直線傳輸距離約80米。主機選用4.3寸65K色LCD彩屏，可以同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，會使測試變得簡單輕松；主機還設計有USB接口，現場測試保存的數據可以通過監控軟件導入電腦，便于歷史數據查閱和管理。絕緣桿以無堿玻璃纖維布為基材，用環氧酚醛樹脂作為粘合劑加熱卷壓烘焙固化而成，具有高絕緣、可伸縮、防潮、抗沖擊、抗彎、輕便等特性。

WHX-600A高壓無線核相器產品特性

1、核相、驗電、相位、頻率、相序測試
2、全智能型、無線傳輸、語音核相
3、10V～550kV電壓全自動核相
4、10V低電壓jing確核相
5、無線傳輸距離100m
6、－20°～20°同相；100°～140°、220°～260°異相
7、自校誤差≤±3°；現場同相誤差≤±7°、異相誤差≤±12°
8、相位分辨率1°
9、絕緣桿縮態為600mm；伸態為3200mm；耐壓≤110kV
10、4.3寸65K色彩屏顯示
11、“同相、異相”等語音功能
12、USB 接口，200組數據存儲，軟件監控、數據上傳電腦

技術指標:

功    能：高低壓無線語音核相、相位測試、相序判斷、驗電、頻率測試等
電    源：探測器：7V～9VDC（內置大容量可充鋰電池，7.4V/1000mAh，充滿電連續工作40小時）
接 收 器：7V～9VDC（LR6、1.2V、6節大容量鎳氫充電電池，總9000mAh，充滿電連續工作40小時）
核相方式：接觸式核相：400V以下線路可以接觸導線核相
非接觸式：400V以上線路可以將探測器掛鉤逐漸靠近導線核相，無需直接接觸高壓導線，當電壓超過35kV，必須使用非接觸核相。
傳輸距離：無線傳輸，直線傳輸距離約80m
發射頻率：433MHz、315MHz
核相電壓：10V～200kV
相別定性：－20°～20°同相；100°～140°和220°～260°異相
精    度：自校誤差≤±3°；現場同相誤差≤±7°；現場異相誤差≤±12°;分 辨 率  1°
絕緣桿長度：φ28mm；縮態為600mm；伸態為3200mm
LCD 4.3寸；65K色彩屏；顯示域98mm×57mm
相位指示：相量圖和數字同時指示，清晰直觀 探鉤尺寸 φ5mm×D50mm探針尺寸 φ5mm×L40mm
語音功能：具有“同相、異相、X信號正常、Y信號正?！钡日Z音提示
驗電提示：有電時，探測器發出“嘟-嘟-嘟-”提示音
數據接口：USB mini接口
數據存儲：200組，按HOLD鍵保持數據并自動編號存儲，存儲已滿顯示“FULL”符號（掉電或更換電池不會丟失數據）
數據保持：按HOLD鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持
數據查閱：按READ鍵可以進入數據查閱模式，再按箭頭鍵翻閱數據
背    光：有，適合昏暗場所
顯示速率：3次/秒
換    檔：10V～550kV全自動換檔核相
測試指示：測試時顯示“測試中- - -”
自動關機：開機約15分鐘后，儀表將自動關機
電池電壓：當電池電壓低于6.5V時，電池電壓低符號顯示，提醒需要給電池充電或更換電池。
儀表質量：主機：700g（含電池）
探 測 器：200g×2（含電池）
絕 緣 桿：430g×2
總 質 量：6kg（含儀表箱和絕緣桿）
儀表尺寸：主機：長寬厚195mm×137mm×50mm;探測器：長寬厚145mm×58mm×50mm
儀表箱尺寸：長寬高：640mm×310mm×120mm
U SB線長：USB數據線長1.5m
外界干擾：無特強電磁場；無433MHz、315MHz同頻干擾
工作溫濕度：-20℃～45℃；80%Rh以下
存放溫濕度：-10℃～60℃；70%Rh以下
功    耗：探測器：20mA max；主機：200mA max
