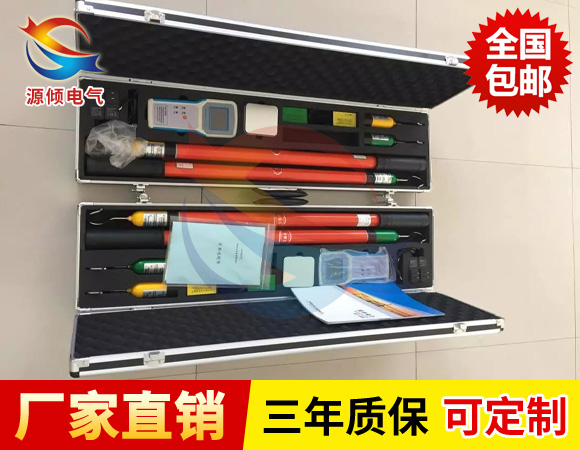

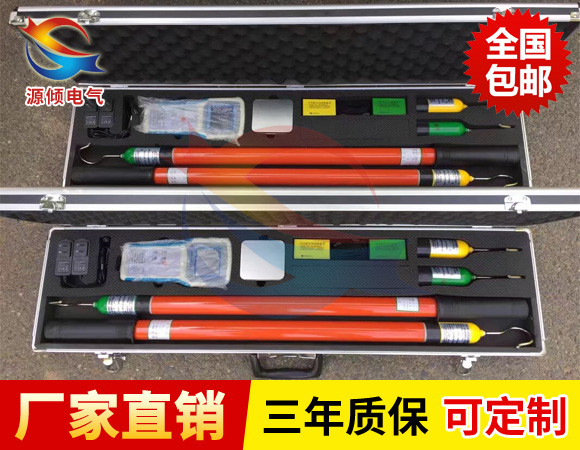

FRD-500KV無線高壓核相儀由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，無線信號直線傳輸距離約30米，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。

技術特點

1、無線電信號發送、接收比較合理

2、多模式設計，適用性更強，更安全、更方便

3、中文界面，簡捷操作、圖表和數據顯示，更方便易讀

4、獨特天線設計，信號更強，更易穿透墻壁、門或障礙物的阻擋

5、雙重屏蔽，抗干擾性強

6、現場自校準功能，確保相位角精度

FRD-500KV無線高壓核相儀技術參數及部件功能說明：
1. 技術參數
使用范圍：6～35kV，110KV， 220KV, 500KV等電壓等級
試品狀態：線路或設備帶電部分
離地高度：小于15米
發射器之間大距離：小于30米
設備工作頻率：1.2GHZ
2.發射器
發射器N0.1和發射器N0.2 外型尺寸Φ60×120mm 電源8.4V（鎳氫充電電池）
3、接收器 外型尺寸：235×130×43mm
電源電池：12V鎳氫充電電池
.接收器各部件的功能
4、絕緣桿 2根共4節 使用時將二節接合使用
適用范圍：6～35kV，110KV， 220KV, 500KV等電壓等級
絕緣桿由環氧樹脂構成，長度每根2米（每根由二節組成），絕緣桿專業生產廠家，長度及試驗電壓符合電工委員會IEC60855和GB113398-92《帶電作業用絕緣桿通用技術條件》。

使用方法：

當接觸帶電導線時可聽到聲信號同時4 只指示燈亮，過5-10 秒后其中LED2-4 即熄滅聲信號停止發射器作為電壓測量時設定的工作時間為5-10 秒之后即自動進入相位測量，此時僅一只LED 指示燈亮，如果5-10 秒后聲光信號不停即電池電量不足需換電池。如測另一相線路需將發射器脫離線路等到LED1 熄滅再把發射器放到線路上做另外的電壓測量。同上。
進入測量模式時發射器向空中發射無線電頻率信號同時有一部分信號沿作為天線的線路傳輸接收器一旦能識別該信號時，接收器立即啟動工作。

安全事項：

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。

3、核相操作時，手持位置不要超過絕緣桿手柄位置。

4、高壓定相器甲棒和乙棒應分別接地，工作中某棒地線脫落應停止工作，接好后再進行測量。

5、高壓定相器應置于干燥處定期檢查絕緣電阻值，35KV定相器觸勾對接地約60M。6－10KV相定器為27㎜左右。

6、現場工作四人，但不得少于三人，填寫第二種工作票。

7、高壓定相器設計中已盡量減少金屬裸露部分，但工作中仍應高度思想集中，防止造成線間短路和接地事故
