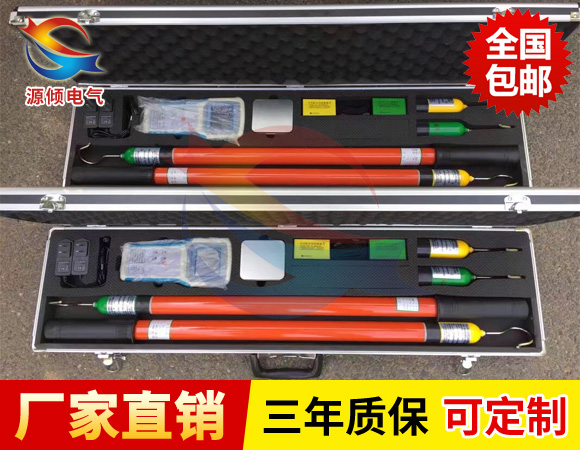

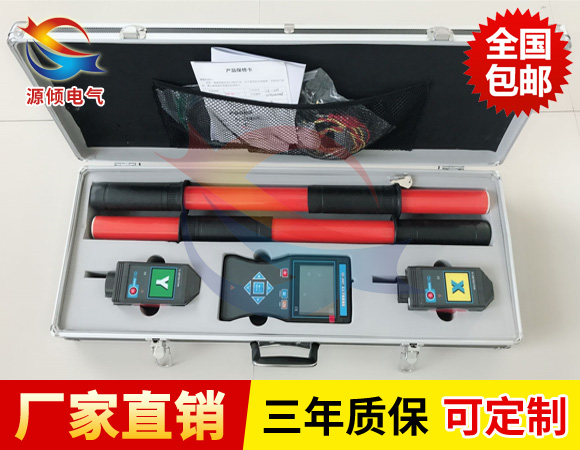

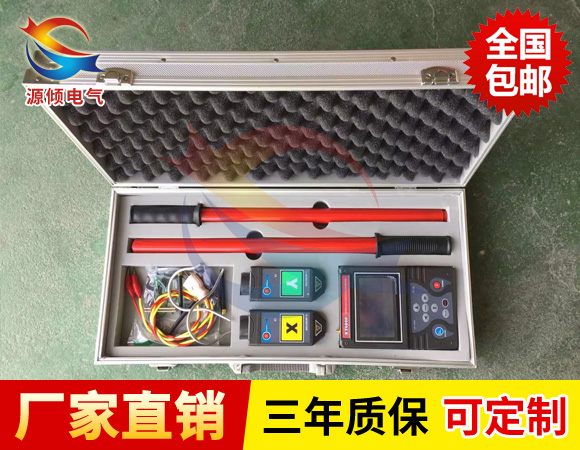

核相儀應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。

工作原理：

發射器可以判斷線路是否帶電，測量線路相位和頻率，并將測量數據發送給主機，主機由GPS授時后同時測量，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相。

儀器測量原理的核心是兩主機同步測量的時間差異，采用GPS授時將兩主機的時間同步，其同步差異小于10納秒。由此引入的相位誤差小于0.1度。

核相儀產品特征：

1、跨電壓測量范圍為0.22KV～220kV。
2、發射器和接收主機的Z大傳輸視距約100米。
3、遠程核相時兩個GPS主機的距離為0.3公里～800公里。
4、真人語音提示測量結果和操作步驟。
5、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果，顯示GPS衛星顆數，GPS授時狀態和時間等信息。
6、連續1小時無操作自動關機。
7、發射器和接收主機均內置可充電鋰電池，配置5V充電器。
8、主機內置18650鋰電池，電池容量為2500mAH。發射器內置14430鋰電池，電池容量為450mAH。

技術參數：

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、電壓測量范圍為1V～220KV。

4、發射器和接收主機的大傳輸視距約100米。

5、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。

6、兩GPS主機測量距離300米～800千米。

7、根據GPS信號強弱自動切換GPS模式和授時模式。

8、真人語音提示測量結果和操作步驟。

9、302*240彩屏同時顯示線路相位差、頻率、失量圖、電池電量、測量時間、經緯度、衛星數量、GPS信號強度等信息。

10、無操作1小時自動關機。

11、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。

12、主機電池容量為2500mAH，發射器電池容量為350mAH。

13、高壓測量時泄漏電流<10uA。

14、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

15、工作環境：-35℃--- +45℃ 濕度≤95%RH。

16、儲存環境：-40℃--- +55℃ 濕度≤95%RH。

17、整機重量：約11KG。

18、儀器包裝尺寸：長89cm*寬26cmm*高11cm*2個。

安全事項

1、高壓無線核相儀現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。

2、所測試絕緣桿電壓等級為 ≤ 220KV 。

3、使用過程中不能大于有效接收距離。發射器盡量置于開闊處。

4、使用過程中，避免同時使用無線電發射裝置（對講機等）,以免干擾接收器無法判別。

5、高壓無線核相儀在試驗時，試驗人員穿絕緣鞋處在安全距離以外區域。
