高壓核相儀主要應用于電力線路、變電所的相位校驗和相序校驗，具有核相，測相序，驗電等功能。具備很強的抗干擾性，適應各種電磁場干擾場合。將被測電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接受并進行相位比較，對核相儀的結果定性。因本產品是無線傳輸，真正達到安全可快速準確，適應各種核相場合

高壓核相儀技術參數及部件功能說明

1. 技術參數
使用范圍：6～35kV，110KV， 220KV, 500KV等電壓等級
試品狀態：線路或設備帶電部分
離地高度：小于15米
發射器之間Z大距離：小于30米
設備工作頻率：1.2GHZ
2.發射器
發射器N0.1和發射器N0.2 外型尺寸Φ60×120mm 電源8.4V（鎳氫充電電池）
3、接收器 外型尺寸：235×130×43mm
電源電池：12V鎳氫充電電池
.接收器各部件的功能

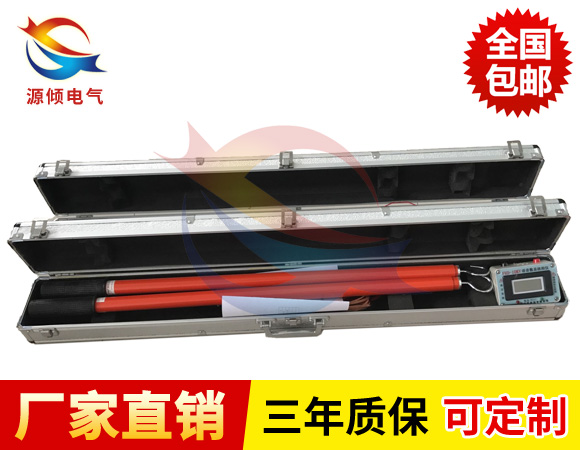

4、絕緣桿 2根共4節 使用時將二節接合使用
適用范圍：6～35kV，110KV， 220KV, 500KV等電壓等級
絕緣桿由環氧樹脂構成，長度每根2米（每根由二節組成），絕緣桿指定專業生產廠家，長度及試驗電壓符合國際電工委員會IEC60855和國際GB113398-92《帶電作業用絕緣桿通用技術條件》。

技術指標

①準確度：同相誤差≤10°，不同相誤差≤15°

②采樣速率 3 次 / 秒

③X和Y采集器電源電壓為7.5V ±1.5V

④X和Y采集器工作電流≤4mA

⑤主機和 X、Y采集器的視距傳輸距離為X、Y≥25m

⑥工作環境：-35°┉ +50° 濕度：≤95%RH

⑦儲存環境：-40°┉ +55° 濕度：≤95%RH

⑧本產品所測電壓等級為 0.38KV┉500KV

技術特點

1、無線電信號發送、接收比較合理

2、多模式設計，適用性更強，更安全、更方便

3、中文界面，簡捷操作、圖表和數據顯示，更方便易讀

4、獨特天線設計，信號更強，更易穿透墻壁、門或障礙物的阻擋

5、雙重屏蔽，抗干擾性強

6、現場自校準功能，確保相位角精度

安全事項：

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。

3、核相操作時，手持位置不要超過絕緣桿手柄位置。

4、高壓定相器甲棒和乙棒應分別接地，工作中某棒地線脫落應停止工作，接好后再進行測量。

5、高壓定相器應置于干燥處定期檢查絕緣電阻值，35KV定相器觸勾對接地約60M。6－10KV相定器為27㎜左右。

6、現場工作四人，但不得少于三人，填寫第二種工作票。

7、高壓定相器設計中已盡量減少金屬裸露部分，但工作中仍應高度思想集中，防止造成線間短路和接地事故
