無線核相儀應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。其基本原理是:采集頭獲取被測高電壓相位信號，經過處理后直接發射出去，由核相儀主機接收并進行相位比較與結果定性。

工作原理：

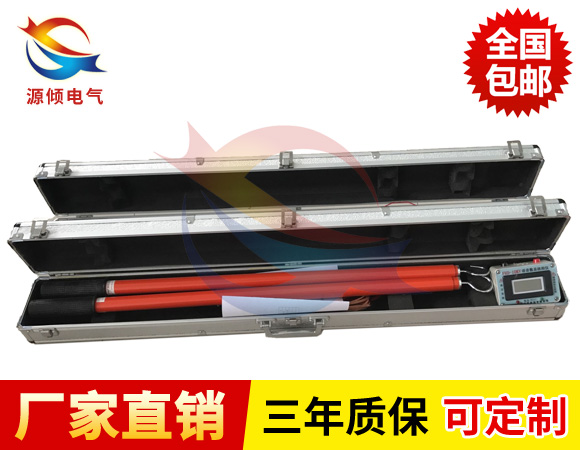

 儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。各發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相

無線核相儀技術指標：

①準確度：同相誤差≤15°，不同相誤差≤15°

②采樣速率 3 次 / 秒

③X和Y采集器電源電壓為7.5V ±1.5V

④X和Y采集器工作電流≤4mA

⑤主機和 X、Y采集器的視距傳輸距離為X、Y≥100m

⑥工作環境：-35°┉ +50° 濕度：≤95%RH

⑦儲存環境：-40°┉ +55° 濕度：≤95%RH

⑧本產品主機所測電壓等級為 0.38KV┉500KV

高壓無線核相儀技術特性：

1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、 、 、。

2、電源：主機采用可充電電源，X 和 Y 采集器 5 節 AG13 電池。

3、自動關機：開機后8分鐘左右主機自動關機

4、接觸被測強電場時，儀器會自動報警。

技術參數：

·無線電信號發送、接收和比較原理

·核相無導線，更安全、方便

·高頻信號（433.9MHz）可以穿過圍墻、隔板和門等，適用性更廣

·當場帶電校驗，更具可靠性

·全天侯使用

·無線電波在空氣中傳送距離可達10米

·核相：聲光信號

·聚碳酸酯外殼，非常堅固

·核相時一人操作、也可兩人操作

·重量：接收器（黃色）：0.520kg；發射器（紅色）：0.560kg

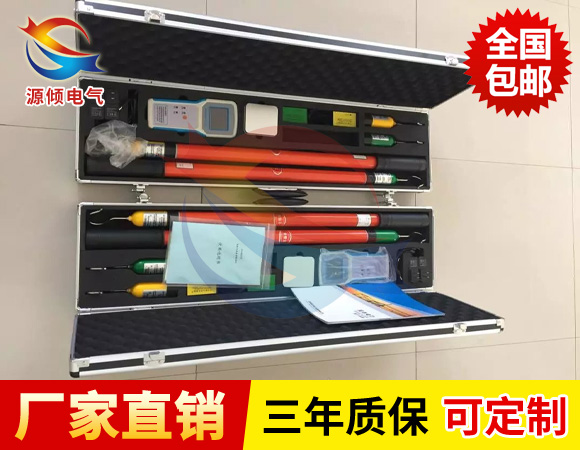

·包括：發射器、接收器、探頭、儀器箱和說明書。

用戶訂購時須說明電壓等級：10kV、35kV、110kV、220kV（相電壓）

維護保養：

1、本產品是一臺精密儀表，不可隨意打開。

2、每年至少更換一次電池。

3、本產品不宜存放在潮濕、高溫、多塵的環境中。

4、絕緣桿首次使用前應做耐壓試驗。

5、絕緣桿應每年進行一次耐壓試驗。

注：絕緣桿*節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為（15 ）kv

注意事項：

1、 現場操作必須遵守《電力安全工具預試規程》工作要求

2、 使用前必須對儀器自檢，發射器、接收器電池充足，否則影響發射及接收靈敏度。

3、 使用過程中不能大于有效接收器距離，發射器盡量置于開闊處。

4、使用過程中避免同時使用無線電發射裝置(對講機等)，以免干擾接收器無法判別。
