產品簡介：

無線語音核相儀應用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備很強的抗干擾性，符合（ EMC ）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。

無線語音核相儀技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、電壓測量范圍為1V～220KV。

4、發射器和接收主機的Z大傳輸視距約100米。

5、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。

6、兩GPS主機測量距離300米～800千米。

7、根據GPS信號強弱自動切換GPS模式和授時模式。

8、真人語音提示測量結果和操作步驟。

9、302*240彩屏同時顯示線路相位差、頻率、失量圖、電池電量、測量時間、經緯度、衛星數量、GPS信號強度等信息。

10、無操作1小時自動關機。

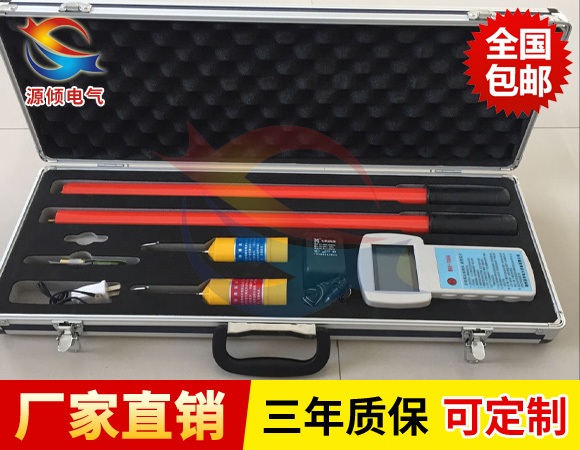

11、發射器和接收器均內置可充電鋰電池，且電池可拆卸更換。

12、主機電池容量為2500mAH，發射器電池容量為350mAH。

13、高壓測量時泄漏電流<10uA。

14、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

15、工作環境：-35℃--- +45℃ 濕度≤95%RH。

16、儲存環境：-40℃--- +55℃ 濕度≤95%RH。

17、整機重量：約11KG。

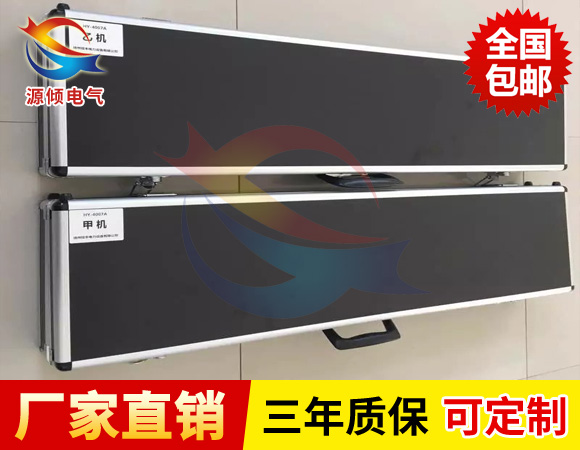

18、儀器包裝尺寸：長89cm*寬26cmm*高11cm*2個。

使用原理：

發射器可以判斷線路是否帶電，測量線路相位和頻率，并將測量數據發送給主機，主機由GPS授時后同時測量，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相。

注意事項：

1、現場測試時，應按電力部門高壓測試安全距離標準進行操作。

2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。
