口罩機靜電駐極設備|無紡布靜電駐極設備|熔噴布靜電駐極設備資訊：現(xiàn)在熔噴布行業(yè)的小伙伴都在鉆研如何提高熔噴布工藝指標，在熔噴布的工藝調節(jié)過程中的每一個工藝參數和每一種方法都不是孤立的，而是相輔相成，相互制約的。若想達到95以上Z佳狀態(tài)指標，需要多種方法共同作用才能達到目的，每一個細節(jié)都不能忽視。錦工風機已經為400多條熔噴布產線配套了羅茨風機，給大家總結一下幾家比較好的熔噴布企業(yè)相關工藝參數調節(jié)的經驗。如果覺得此文可能幫助到您的朋友，請轉發(fā)給他們。

高壓熱氣流是熔噴生產當中的重要工藝之一，因為熔噴工藝流程當中需要大量高溫潔凈的空氣，直接關系到產品熔噴布的過濾效率。此工藝流程是風機傳送過來的空氣經加熱器加熱到指定溫度后輸送到熔噴模頭當中，把熔融狀態(tài)聚丙烯給吹出來。

一、熔噴生產線當中的高壓熱氣流工藝應該注意以下幾個方面：

1、熔噴布工藝流程當中需要的空氣是潔凈的，提供氣源的設備要選羅茨風機，羅茨風機是Z經濟Z穩(wěn)定的熔噴氣源設備。不少小產線采用了空壓機，即便是“無油”空壓機，由于其內部特殊潤滑結構，也會有少量油霧隨氣流噴出，導致熔噴布出現(xiàn)“Shot”和異味，降低過濾效率，各種檢測不達標。

2、如果用羅茨風機壓力一般98Kpa以下即可，一般60-80Kpa就夠用，如果用空壓機的話壓力一般5-8公斤，熔噴布產線達到Z佳狀態(tài)時模頭實測壓力在60-70KPA，顯然，空壓機壓力過高了，沒必要追求過高壓力，Z佳不同產量產線需配備不百同風量風機或空壓機，空壓機比風機壓力高，但風量遠遠不如風機，因此，效率要低很多，比如原來用55KW空壓機，替換成30KW風機就夠了。

3、羅茨風機應該選用變頻的，產線來自不同的廠家，每條產線的工況標準都不同，氣流風量壓力需要能大范圍調節(jié)的，因此，要選變頻的。

4、其次輸入模頭的氣源也必須是潔凈干燥的，加熱器當中和空氣接觸部分的材質至少需要是SUS304等級的，確保氣流加熱過程中不會有反應；

5、因為正常流程當中的氣源是空壓機或者羅茨風機提供的，所以空氣加熱器要選擇管道式的有承壓能力的加熱器；

6、加熱器選型要詳細考慮風量、溫差、管路運送當中的熱量損失等因素；

7、熔噴工藝對加熱器的溫控精度要求較高，溫控方面要選擇溫控精度較高的模塊，比面溫差較大，影響空氣溫度的穩(wěn)定性；

二、具體熱風工藝參數調節(jié)

1、增大熱風流量、 升高熱風溫度、提高模頭 （模尖） 等各區(qū)的溫度可以使纖維變細，纏繞的結點增多，纖維受力均勻，強力增大，但是增大到一定程度后就會下降。

2、適當降低熱風流量或溫度、降低模頭（模尖）的工作溫度、降低環(huán)境溫度（紡絲環(huán)境溫度）可以使結點滑移路徑變大，手感會變硬， 纖維變粗，孔隙率增大，阻力小，過濾效率大幅降低。

三、怎樣才能做出95以上過濾效率的熔噴布：

1、增大熱風流量或溫度（增加纖維的細度，減小孔隙率，提高撲捉能力，但阻力增加）；

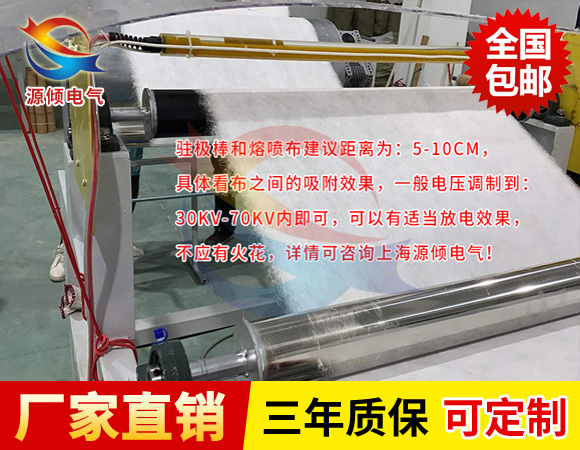

2、增大靜電電壓（電流）（極化纖維，增大纖維的靜電場能，提高其吸附能力）；

3、在原料中加入粉料或其它駐極體（提高纖維的受電能力和儲電時間，讓纖維攜帶更多的電荷和帶電荷時間）；

4、加大網底吸風（增大纖維的密實程度，提高纖維的撲捉能力。大克重明顯，不常用）；

5、適當降低產量（同工藝下，擠出量變小，纖維變細，阻力增大）；

6、提高模頭（模尖）等區(qū)的工作溫度（熔體流動性變好，纖維變細）；

7、提高紡絲環(huán)境溫度（纖維變細，一般是在室溫升高的情況下，阻力增加較明顯，其它物理指標下降）；

8、適當增大粉料的添加量。

四、熔噴布生產過程中常見BUG原因：

1、出現(xiàn)“Shot”（團塊狀聚合物）的原因有：

a、工作溫度設定不當（過高或過低,一般過高容易出現(xiàn)）；

b、原料或母粒太臟（一般布面整體，或大面積出現(xiàn)）；

c、模頭使用后期，模尖臟（有時是局部出絲不良或大面積出現(xiàn)，可以采用刮刀刮模尖解決）；

d、模尖周圍有碳化物質或臟堵造成出絲不良（通常是異常停機造成的。一般是局部少量出現(xiàn)，可以采用刮刀刮模尖解決）；

e、風刀局部臟或風刀有物理損傷（影響正常紡絲氣流的均勻性，局部出現(xiàn)并伴有縱向的薄溝出現(xiàn)）；

f、產量過高或過低（一般為大面積出現(xiàn)，降低或提高產量解決）；

g、原料熔指過高或過低（通常過高易出現(xiàn)）；

h、原料中有水或空壓機氣流中油霧過多 。

2、出現(xiàn)“飛花”或“飛絮” 的原因：

a、熱風流量過大或溫度過高（斷纖維太多）；

b、各區(qū)工作溫度過高（斷纖維太多）；

c、DCD太?。ú继軐崳绊懳L效率）；

d、紡絲環(huán)境溫度太高（同a）；

e、在加回收料時，回收量過大回收料溶指不定；

f、產量太低；

g、網底吸風參數設定不當或網簾太臟（吸風小，纖維不能被充分吸附在網簾上，脫離網簾）；

h、原料熔指太高。

3、4月份，不論什么質量水平的布都可以賣到30萬以上，很多生產廠家買了“土機器”就開始生產，由于市場需求暴增，中間商不管什么質量的布也都收。4月中旬，政府加強熔噴布市場管控，海關也對出口的口罩審查要求更加嚴格，質量差的貨已經開始掉頭向下了，但現(xiàn)在95以上的熔噴布還是供不應求，價格持續(xù)走高，99Z高到了70萬。

過了搶機器、搶原料、搶時間的關卡，接下來的熔噴布市場到了提高工藝水平的戰(zhàn)場了， 若想達到95以上Z佳狀態(tài)指標，工藝上每一個細節(jié)都不能忽視。整個工藝過程并不復雜，一個優(yōu)秀的工藝參數組合可以實現(xiàn)產品各個物理指標的大幅提升，這個是需要自己去摸索的，你找的調機師傅可能也是半路出家，標準的工藝參數不少熔噴布產線的廠家也是一知半解，多數廠家都是今年才進入這個行業(yè)的，自己大膽去試吧。如果覺得此文對工藝調節(jié)有幫助，請轉發(fā)給正在從事熔噴布行業(yè)的朋友們。
