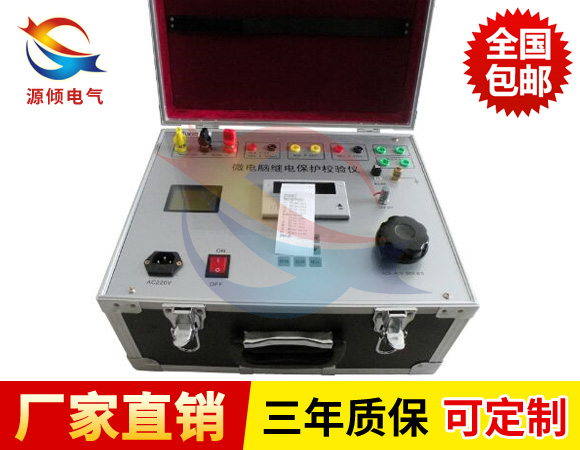

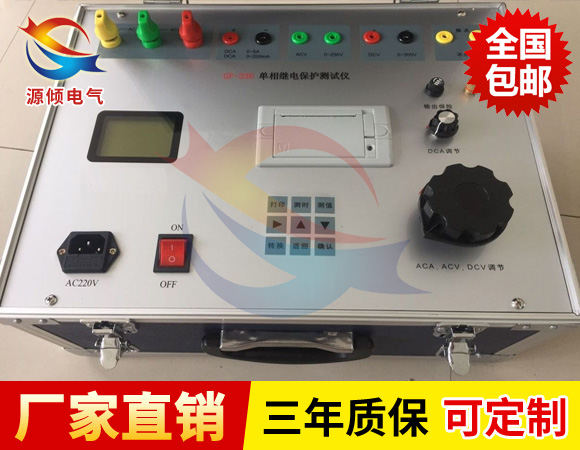

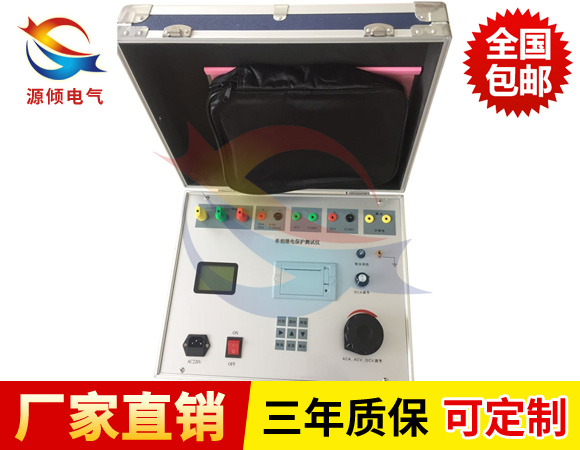

繼電保護試驗箱是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。繼電保護測試儀自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

繼電保護試驗箱技術指標

1.交流電流輸出
1)輸出精度：0.5級
2)相電流輸出（有效值）：0～40A
3)三并電流輸出（有效值）：0～120A
4)相電流長時間允許工作值（有效值）：10A
5)相電流Z大輸出功率：420VA
6)三并電流Z大輸出時Z大輸出功率：900VA
7)三并電流Z大輸出時允許工作時間：10s
8)頻率范圍（基波）：20～1000Hz
9)諧波次數：1～20次
2.直流電流輸出
1)輸出精度：0.5級
2)電流輸出：0～±10A / 每相，0～±30A / 三并
3)Z大輸出負載電壓：20V
3.交流電壓輸出
1)輸出精度：0.5級
2)相電壓輸出（有效值）：0～120V
3)線電壓輸出（有效值）：0～240V
4)相電壓/線電壓輸出功率：80VA / 100VA
5)頻率范圍（基波）：20～1000Hz
6)諧波次數：1～20次
4.直流電壓輸出
1)輸出精度：0.5級
2)相電壓輸出幅值：0～±160V
3)線電壓輸出幅值：0～±320V
4)相電壓/線電壓輸出功率：70VA / 140VA
