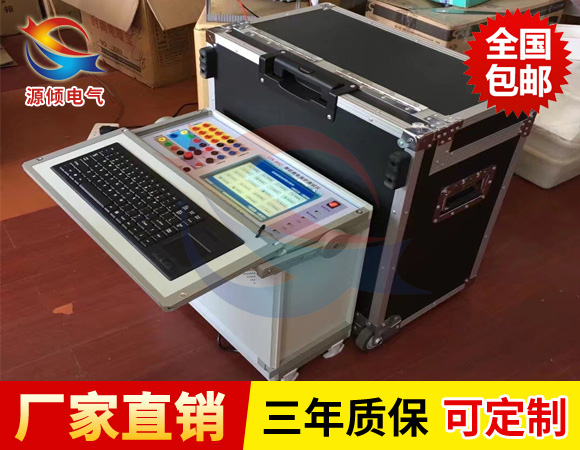

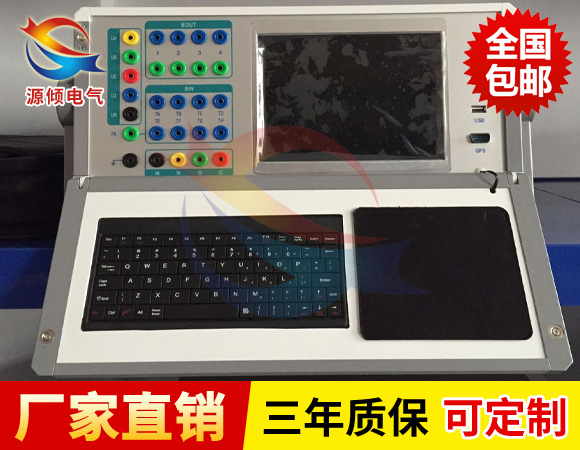

六相繼電保護測試儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。本微機繼電保護測試儀既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

六相繼電保護測試儀產品特征

1、輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。

2、高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。

3、輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

4、輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

5、可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

6、設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。

7、新一代測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

8、提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。

9、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放?？梢詫崟r存儲測試數據，顯示矢量圖，打印報表等。

10、散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

產品參數

 交流電流輸出

    6相電流輸出時每相輸出（有效值）    0～30A   輸出精度   ∠0.2級（主量程內

    3相電流輸出時每相輸出（有效值）    0～60A

    6相并聯電流輸出（有效值）            0～180A

    相電流長時間允許工作值（有效值）   10A

    相電流Z大輸出功率                             400VA

    6相并聯電流Z大輸出時允許工作時間   10s

    頻率范圍（基波）                              0～1000Hz

    諧波次數                   0～20 次

直流電流輸出

    電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.2級

    Z大輸出負載電壓                                 18V

交流電壓輸出

    相電壓輸出（有效值）                          0～120V    輸出精度   0.2級

    線電壓輸出（有效值）                          0～240V

    相電壓 / 線電壓輸出功                         80VA / 100VA

    頻率范圍（基波）                                 20～1000Hz

    諧波次數                                               1～20次

直流電壓輸出

    相電壓輸出幅值                                           0～±160V    輸出精度   0.2級

    線電壓輸出幅值                                           0～±320V

    相電壓/ 線電壓輸出功率                              70VA / 140VA

開關量

    10路開關量輸入   空接點   1～20mA，24V        電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250V

     8對開關量輸出    DC：220 V／0.2 A；AC：220 V／0.5 A

時間測量范圍   0.1ms ～ 9999s，測量精度 ＜0.1mS

體積重量   480×360×200mm3 ，19kg

8、電   源   AC220V±10%;   50Hz  10A
